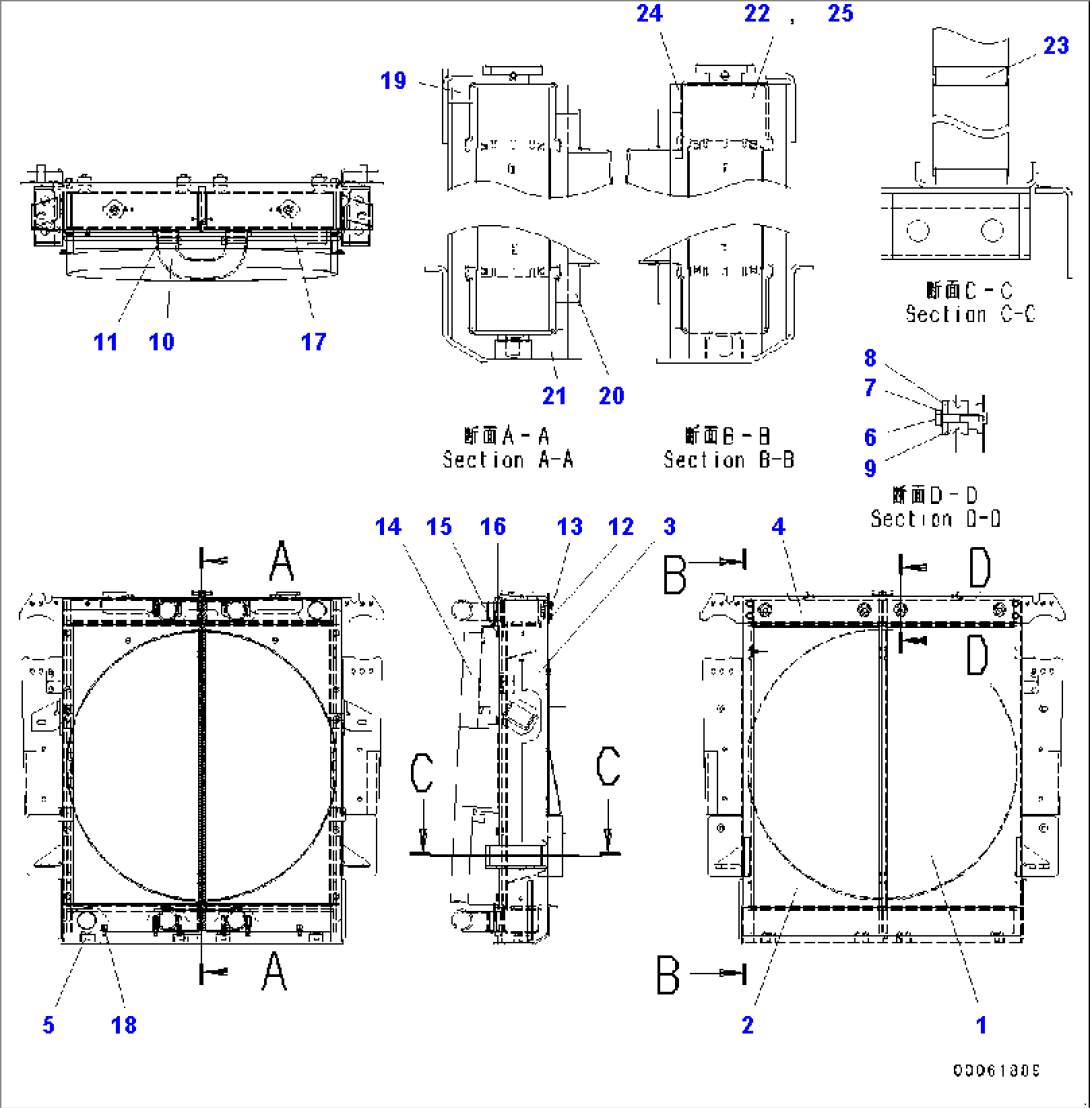

Cooling System, Radiator (#2785-2905)

Komatsu HM300-2 S/N 2785-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-03-21103Cooler Assembly2785-2905
56D-03-21203Radiator Assembly2785-2905
156D-03-21211Core2785-2905
256D-03-21221Core2785-2905
356D-03-21231Frame2785-2905
456D-03-21240Bracket2785-2905
523C-03-51751Cushion2785-2905
601010-81050Bolt2785-2905
701643-31032Washer2785-2905
8207-03-75590Plate2785-2905
9195-03-41380Cushion2785-2905
1056D-03-21250Hose2785-2905
1107299-00070Clamp2785-2905
1201010-81025Bolt2785-2905
1301643-31032Washer2785-2905
1456D-03-21260Shroud2785-2905
1501010-81025Bolt2785-2905
1601643-31032Washer2785-2905
17104-03-41230Cap2785-2905
18205-03-62660Plug2785-2905
07000-11007O-ring2785-2905
1956D-03-21280Packing2785-2905
2056D-03-21291Packing2785-2905
2156D-03-21310Packing2785-2905
2256D-03-21321Packing2785-2905
2356D-03-21330Packing2785-2905
2456D-03-21360Packing2785-2905
2556D-03-21370Packing2785-2905
