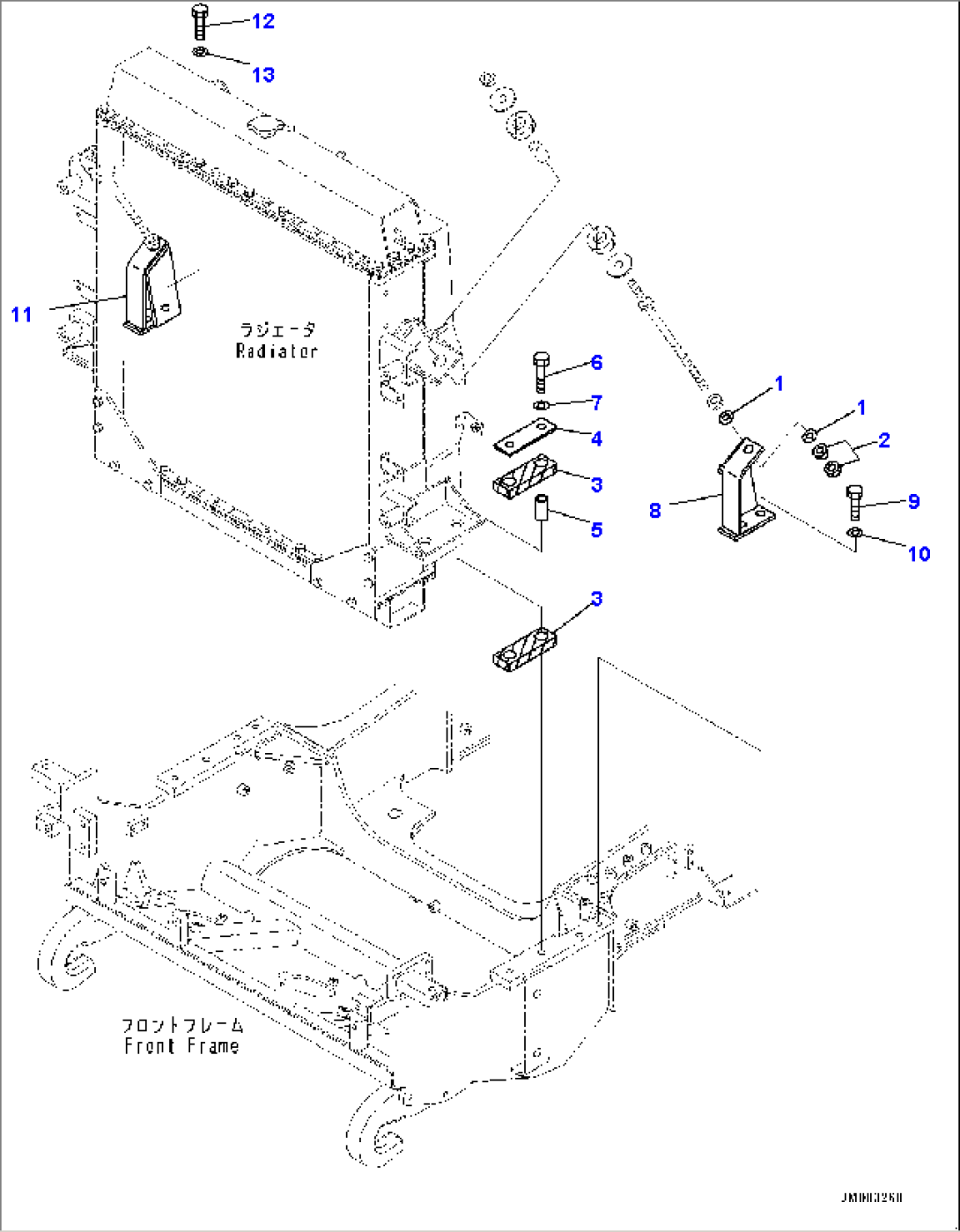

Cooling System, Radiator Mounting (2/2) (#2906-)

Komatsu HM300-2 S/N 2785-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101643-31645Washer2906-
201582-11613Nut2906-
3285-03-11120Cushion2906-
4285-03-11140Plate2906-
5285-03-11150Spacer2906-
601010-81680Bolt2906-
701643-31645Washer2906-
856D-03-21710Bracket2906-
901010-81630Bolt2906-
1001643-31645Washer2906-
1156D-03-11721Bracket2906-
1201010-81630Bolt2906-
1301643-31645Washer2906-
