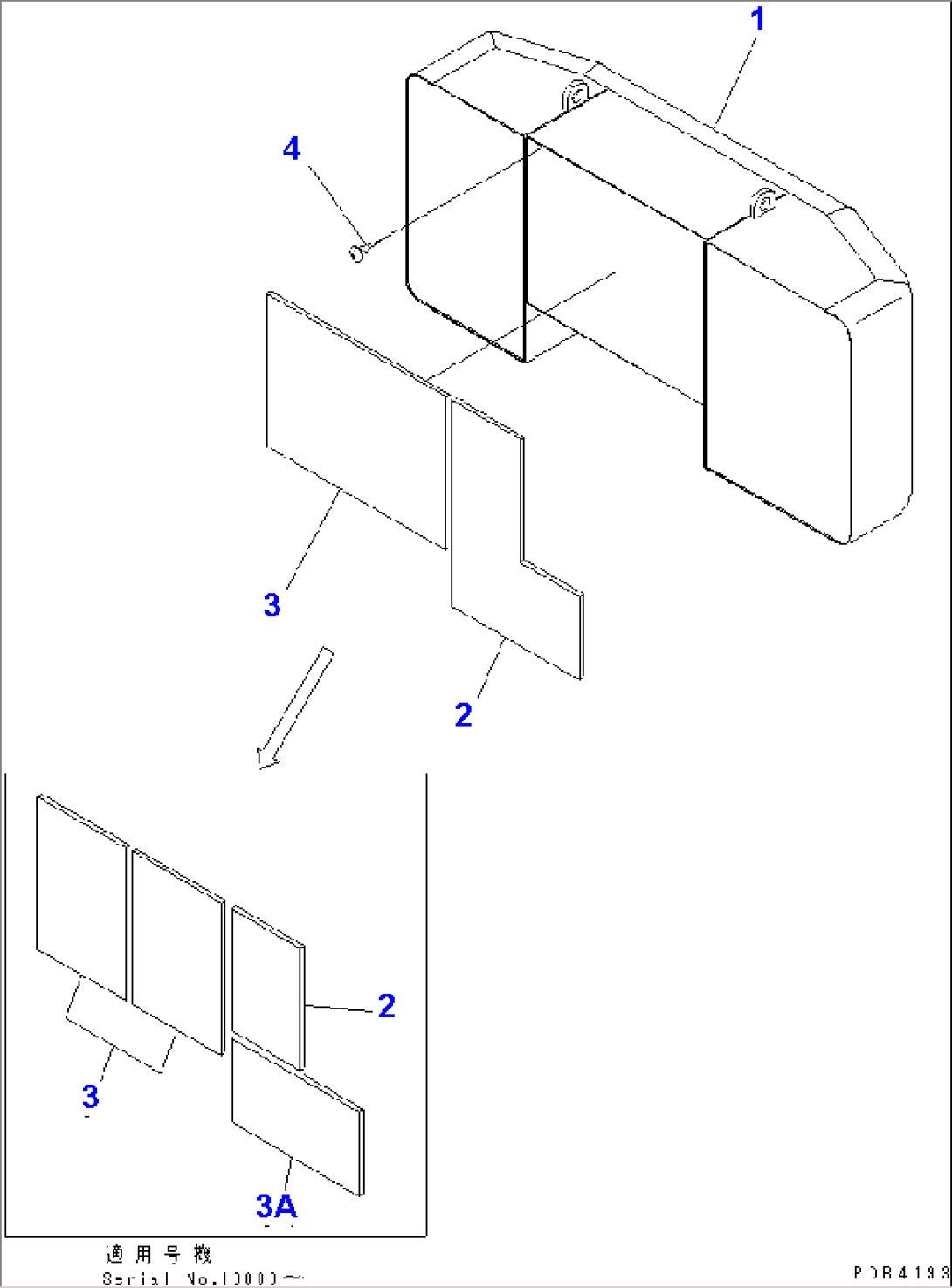

COUNTER WEIGHT (9000KG)(#10001-10238)

Komatsu PC750SE-6 S/N 10001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-46-73130WEIGHT10001-10238
2209-54-74911SHEET10009-10238
209-54-74910SHEET10001-10008
3209-54-74921SHEET10009-@
209-54-74920SHEET10001-10008
3A209-54-74980SHEET10009-@
401370-00508SCREW10001-@
