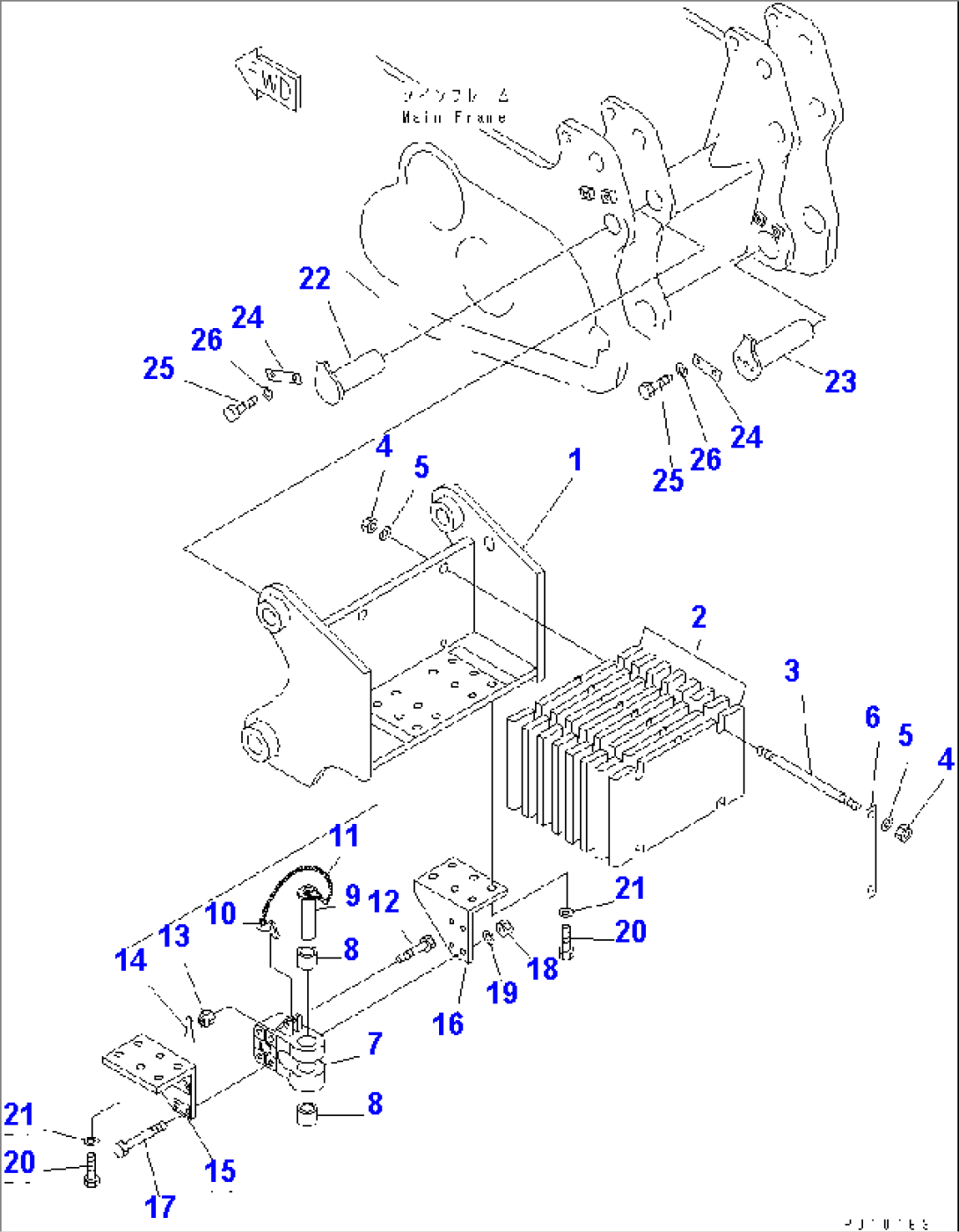

COUNTER WEIGHT AND DRAWBAR

Komatsu D375A-3A-01 S/N 17001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
G-1195-69-X1000COUNTER WEIGHT GROUP17001-
195-69-00050COUNTER WEIGHT ASS'Y17001-
1195-69-21110BRACKET17001-
2195-69-12121WEIGHT,COUNTER17001-
3195-69-12131BOLT17001-
401580-13024NUT17001-
501643-33080WASHER17001-
6198-69-11291PLATE17001-
19N-69-00100DRAWBAR ASS'Y17001-
19N-69-00010DRAWBAR ASS'Y17001-
819N-69-11150BUSHING17001-
19N-69-11100PIN ASS'Y17001-
919N-69-11140PIN17001-
1009249-10016LATCH17001-
1109245-14842CHAIN (WELDED)17001-
1201052-51675BOLT17001-
1301592-11619NUT17001-
1404050-14030PIN,COTTER17001-
15195-69-21120BRACKET,L.H.17001-
16195-69-21130BRACKET,R.H.17001-
1719N-69-11160BOLT17001-
1801580-03629NUT17001-
1901643-33690WASHER17001-
2001010-63070BOLT17001-
2101643-33080WASHER17001-
22195-78-71170PIN17001-
23195-78-71190PIN17001-
24195-78-21171PLATE17001-
2501010-62040BOLT17001-
2601643-32060WASHER17001-
