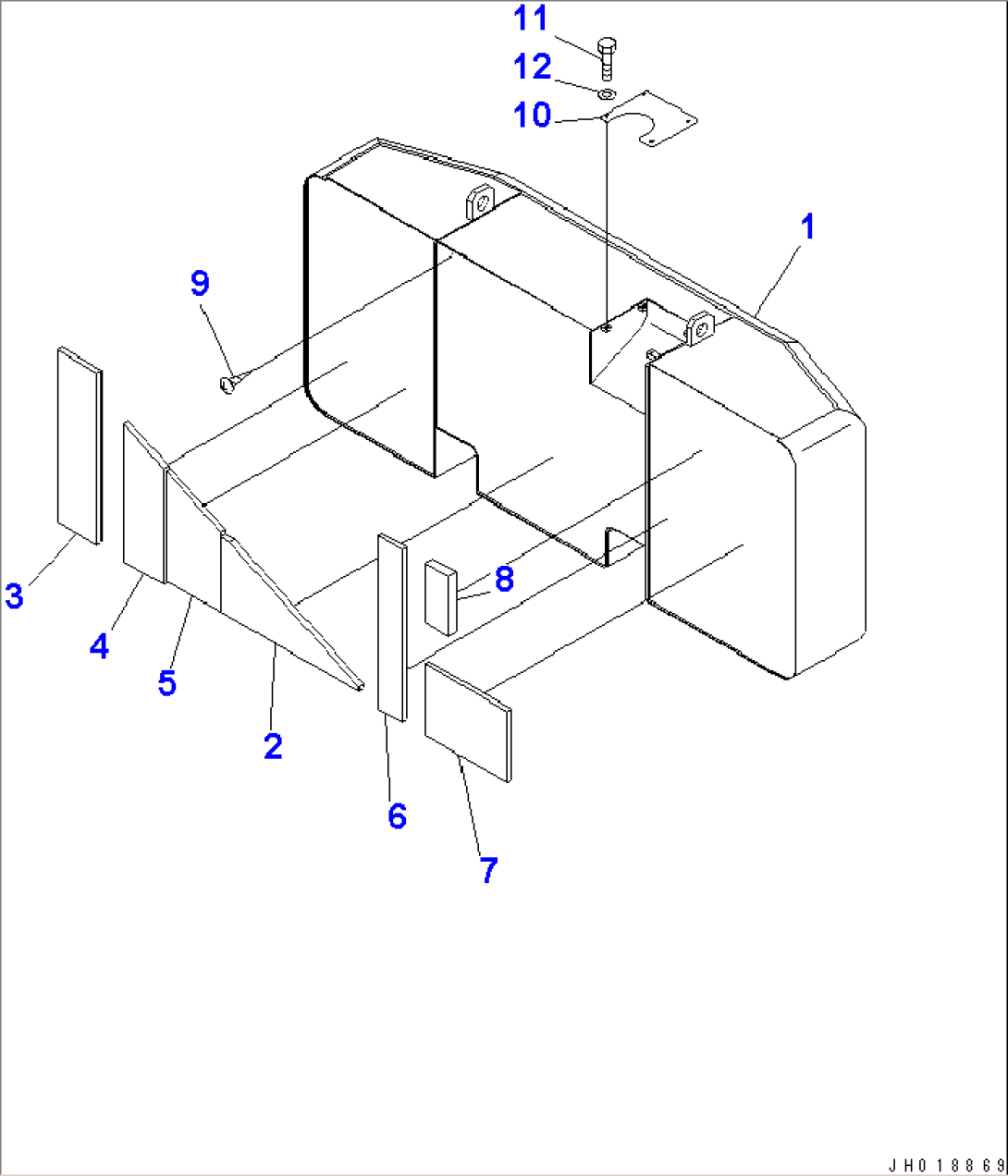

COUNTERWEIGHT (11700KG)(#20189-)

Komatsu PC600LC-7 S/N 20001-UP (OVERSEAS VERSION) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-46-17123WEIGHT20189-
221M-54-15742SHEET20015-
321M-54-18110SHEET20015-
421M-54-18111SHEET20015-
521M-54-18122SHEET20015-
621M-54-18141SHEET20001-
721M-54-18151SHEET20001-
821M-54-15830SHEET20189-
901370-00508SCREW20001-
1021M-46-14220COVER20001-
1101010-81230BOLT20001-
1201643-31232WASHER20001-
