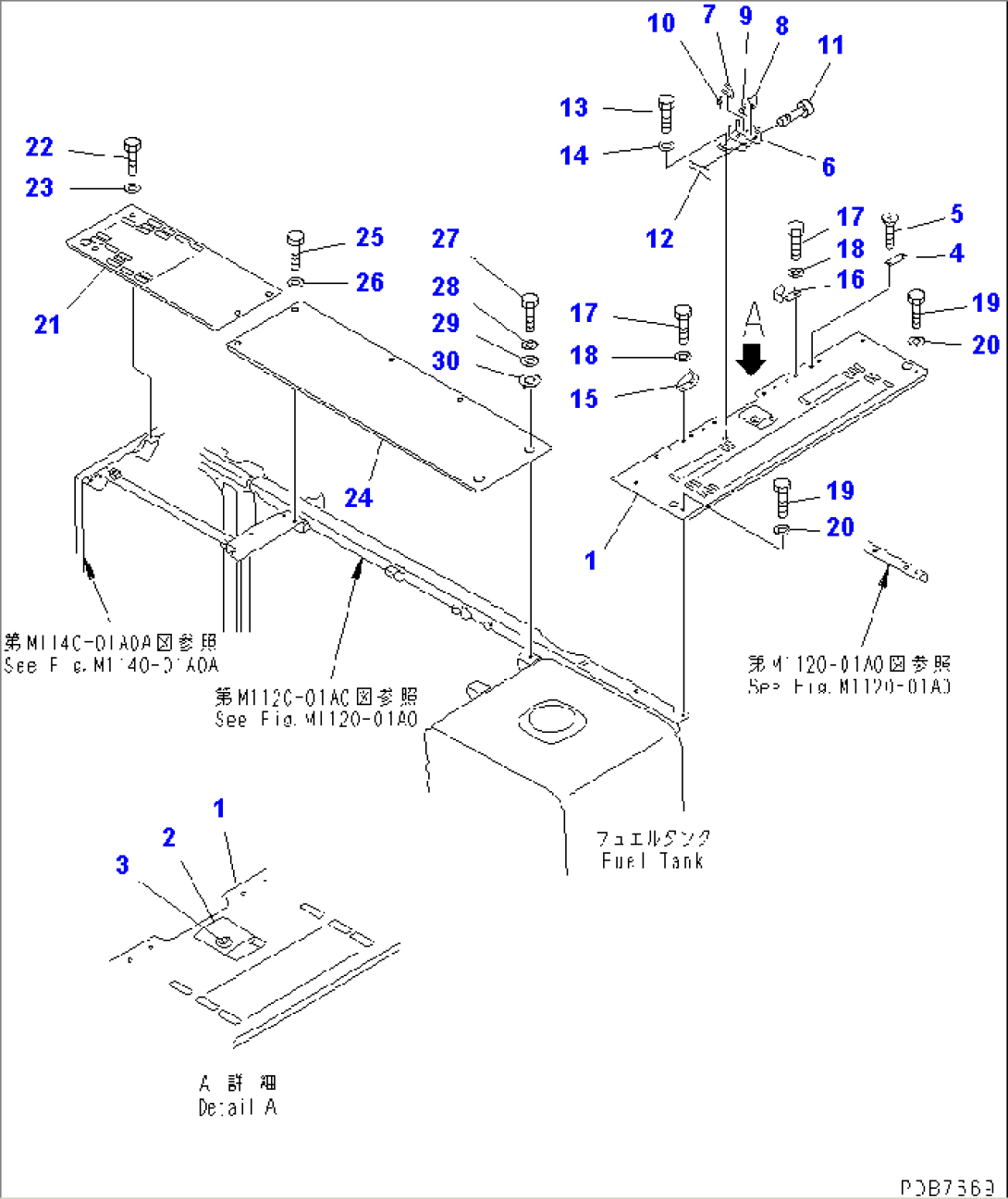

COVER (UPPER) (MACHINE CAB)

Komatsu PC450LC-6K-KE S/N 32106-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-54-61412COVER32106-
220Y-54-25850LOCK32106-
320Y-54-27540LOCK ASS'Y32106-
205-54-76280ROTOR ASS'Y32106-
4205-54-68440PLATE32106-
501224-40616SCREW32106-
6207-54-61711BRACKET32106-
7207-54-61721LEVER32106-
8207-54-61731LEVER32106-
921K-54-26351SPRING32106-
1020X-54-21460SPRING32106-
11135-43-16460PIN32106-
1204050-13020PIN32106-
1301010-81030BOLT32106-
1401643-31032WASHER32106-
15207-54-61441BRACKET,L.H.32106-
16207-54-61450BRACKET,R.H.32106-
1701010-81025BOLT32106-
1801643-31032WASHER32106-
1901010-81230BOLT32106-
2001643-31232WASHER32106-
21208-54-61422COVER32106-
2201010-81230BOLT32106-
23175-54-34170WASHER32106-
24207-54-61431COVER32106-
2501010-81230BOLT32106-
26175-54-34170WASHER32106-
2701010-81230BOLT32106-
2801643-31232WASHER32106-
2920Y-54-19920PLATE32106-
3020Y-54-19930COLLAR32106-
