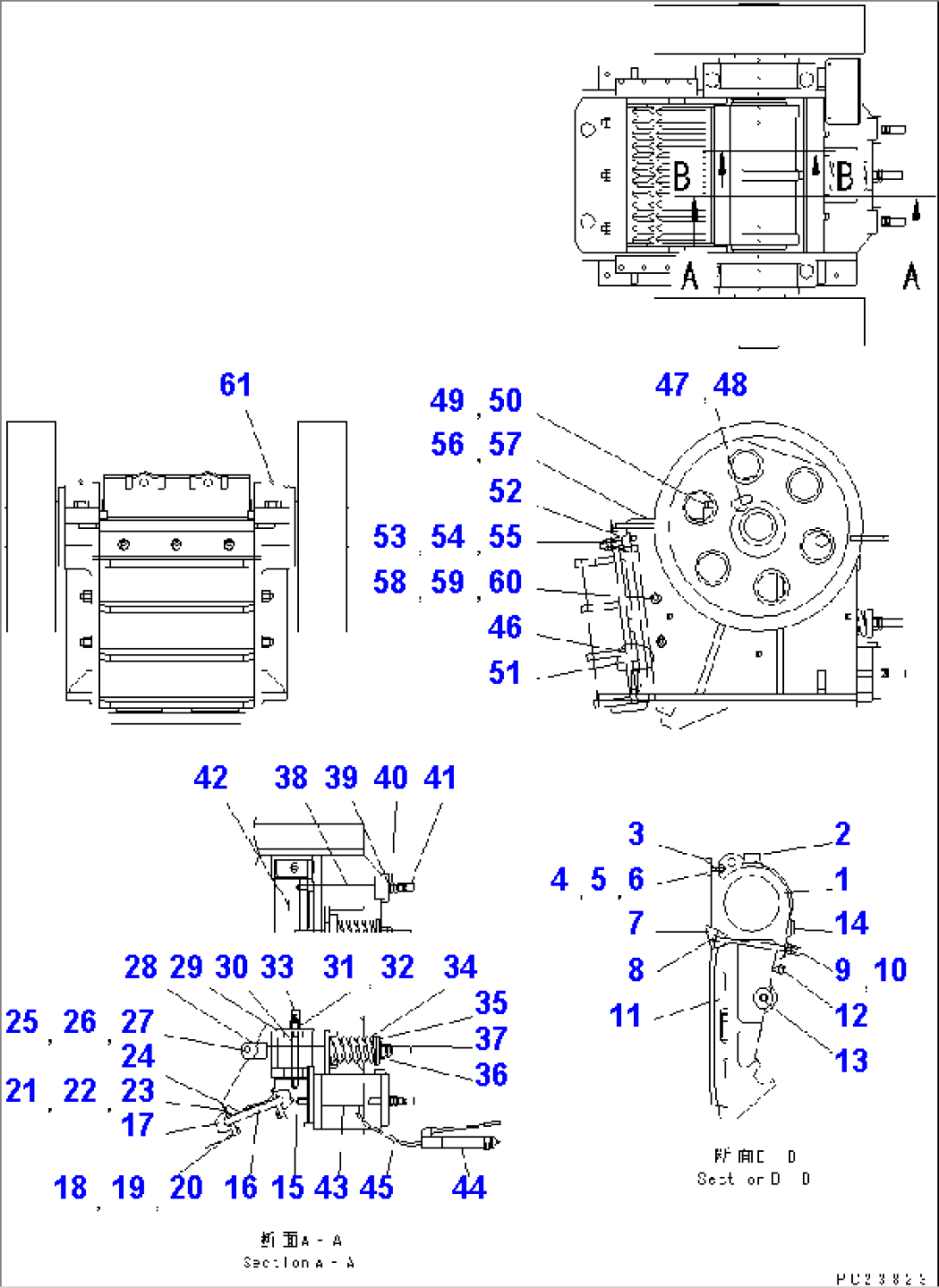

Item | Part No. | Part Name | Qty | Serial No. |
(8206-70-3503) | CRUSHER ASS'Y | 1101- | ||
(8206-70-3502) | CRUSHER ASS'Y | 1002-1100 | ||
THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.7011 AND 7012. | ||||
8206-70-3600 | SWING JAW ASS'Y | 1002- | ||
1 | 8206-70-3610 | SWING,JAW | 1002- | |
2 | 8206-70-3620 | BREATHER | 1002- | |
3 | 8206-70-3630 | PROTECTOR | 1002- | |
4 | 8206-70-3640 | BOLT | 1002- | |
5 | 01580-02016 | NUT | 1002- | |
6 | 01643-32060 | WASHER | 1002- | |
7 | 8206-70-3650 | WEDGE | 1002- | |
8 | 8206-70-3660 | BOLT | 1002- | |
9 | 8206-70-3670 | COVER | 1002- | |
10 | 01643-32060 | WASHER | 1002- | |
11 | 8206-70-3680 | PLATE,MOVING JAW | 1002- | |
12 | 8206-70-3690 | BOLT,EYE | 1002- | |
13 | 8206-70-3B10 | PIN | 1002- | |
14 | 8206-70-3B20 | PLUG | 1002- | |
15 | 8206-70-3810 | BLOCK,TOGGLE | 1002- | |
16 | 8206-70-3820 | PLATE,TOGGLE | 1002- | |
17 | 8206-70-3830 | SEAT,TOGGLE | 1002- | |
18 | 8206-70-3841 | PLATE | 1002- | |
19 | 01010-81640 | BOLT | 1002- | |
20 | 01643-31645 | WASHER | 1002- | |
21 | 8206-70-3850 | PLATE | 1002- | |
22 | 01010-81025 | BOLT | 1002- | |
23 | 01643-31032 | WASHER | 1002- | |
24 | 8206-70-3860 | COVER | 1002- | |
25 | 8206-70-3E70 | BOLT | 1101- | |
8206-70-3870 | PIN | 1002-1100 | ||
26 | 04050-18055 | PIN,COTTER | 1101- | |
8206-70-3880 | PIN,COTTER | 1002-1100 | ||
27 | 01643-33080 | WASHER | 1101- | |
01580-13024 | NUT | 1101- | ||
8206-70-3890 | WASHER | 1002-1100 | ||
28 | 8206-70-3D11 | ROD | 1101- | |
8206-70-3D10 | ROD | 1002-1100 | ||
29 | 8206-70-3D21 | COVER | 1002- | |
30 | 8206-70-3D30 | BOLT | 1002- | |
31 | 01643-32460 | WASHER | 1002- | |
32 | 01580-02419 | NUT | 1002- | |
33 | 8206-70-3D40 | COVER | 1002- | |
34 | 8206-70-3D51 | SPRING | 1002- | |
35 | 8206-70-3D61 | PLATE | 1002- | |
36 | 8206-70-3E60 | WASHER | 1101- | |
8206-70-3D70 | NUT | 1002-1100 | ||
37 | 01580-13629 | NUT | 1101- | |
8206-70-3D80 | NUT | 1002-1100 | ||
38 | 8206-70-3D90 | BOLT | 1002- | |
39 | 01643-32460 | WASHER | 1002- | |
40 | 01580-12419 | NUT | 1002- | |
41 | 8206-70-3E10 | COVER | 1002- | |
42 | 8206-70-3A40 | BOLT,EYE | 1002- | |
43 | 8206-70-3A30 | CYLINDER | 1002- | |
44 | 8206-70-3970 | PUMP | 1002- | |
45 | 8206-70-3980 | HOSE | 1002- | |
46 | 8206-70-3511 | FRAME | 1101- | |
8206-70-3510 | FRAME | 1002-1100 | ||
47 | 8206-70-3520 | CAP,L.H. | 1002- | |
48 | 8206-70-3530 | CAP,R.H. | 1002- | |
49 | 8206-70-3540 | BOLT | 1002- | |
50 | 8206-70-3550 | WASHER | 1002- | |
51 | 8206-70-3560 | PLATE,FIXED JAW | 1002- | |
52 | 8206-70-3571 | WEDGE | 1101- | |
8206-70-3570 | WEDGE | 1002-1100 | ||
53 | 8206-70-3580 | BOLT | 1002- | |
54 | 01580-02419 | NUT | 1002- | |
55 | 01643-32460 | WASHER | 1002- | |
56 | 8206-70-3590 | PLATE,CHEEK L.H. | 1002- | |
57 | 8206-70-3A10 | PLATE,CHEEK R.H. | 1002- | |
58 | 8206-70-3A20 | BOLT | 1002- | |
59 | 01580-02419 | NUT | 1002- | |
60 | 01643-32460 | WASHER | 1002- | |
61 | 8206-70-3A40 | BOLT,EYE | 1002- |
