CUSHION BLOCK

Komatsu D375A-5 S/N 55001-UP (W/O EGR) · WORK EQUIPMENT

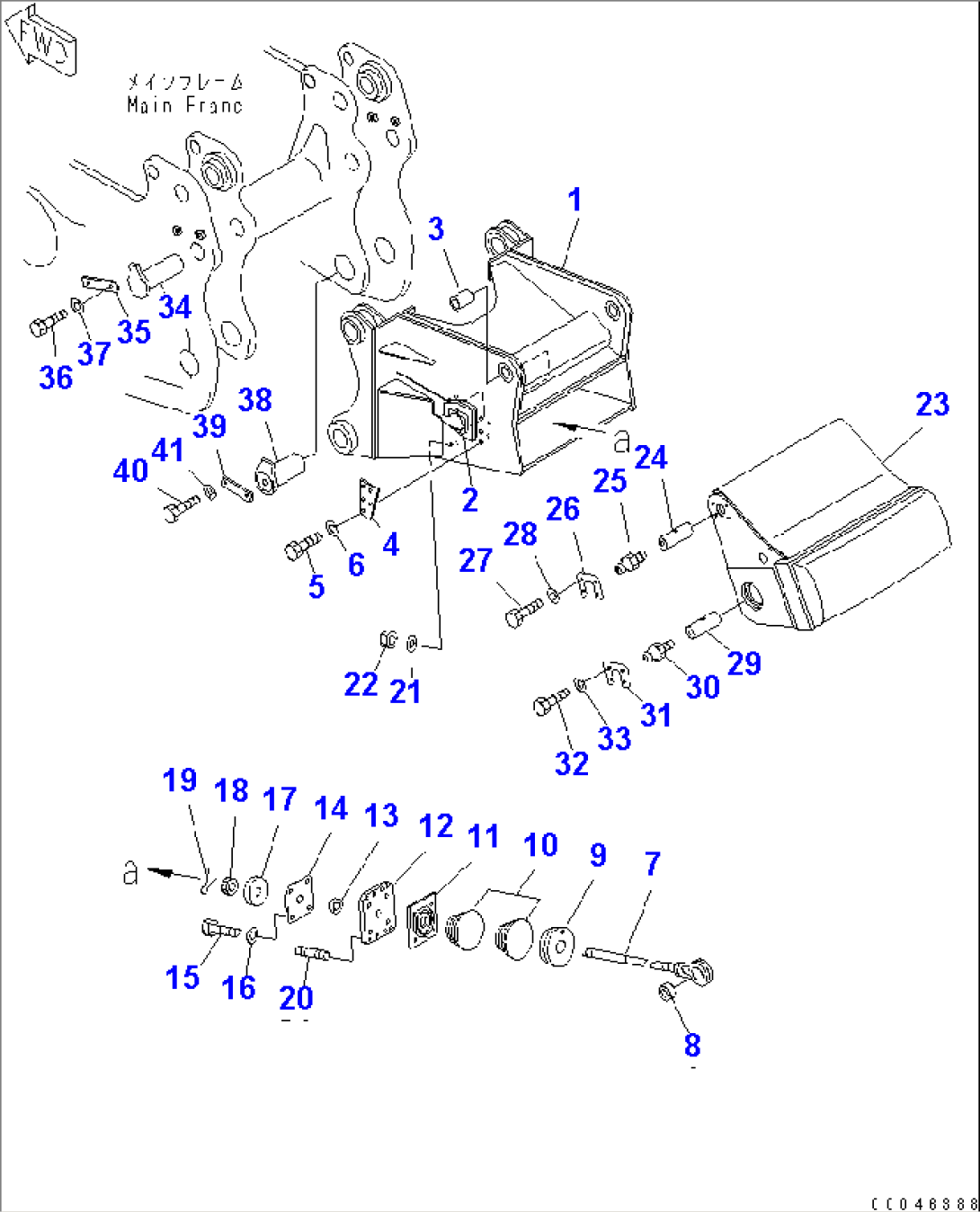

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
195-938-0051BRACKET ASS'Y55001-
1195-938-2111BRACKET55001-
2245-70-11370HOOK55001-
3175-937-3170BUSHING55001-
4195-938-1140PLATE55001-
501010-81685BOLT55001-
601643-31645WASHER55001-
195-938-1122CUSHION ASS'Y55001-
8175-937-3250BUSHING55001-
9195-928-1450SEAT55001-
10195-928-1440CUSHION55001-
11195-928-1460SEAT55001-
12195-938-1210PLATE55001-
13175-937-3290SPACER55001-
14175-937-3280CUSHION55001-
1501010-81255BOLT55001-
1601643-31232WASHER55001-
17175-937-3270PLATE55001-
1801590-14548NUT55001-
1904050-18090PIN55001-
2001124-51845STUD55001-
2101643-31845WASHER55001-
2201580-11815NUT55001-
23195-938-1192BLOCK55001-
2409253-70165PIN55001-
2507020-00000FITTING,GREASE55001-
2609256-07009LOCK55001-
2701010-81435BOLT55001-
2801643-31445WASHER55001-
29195-938-1230PIN55001-
3007020-00000FITTING,GREASE55001-
3109256-07009LOCK55001-
3201010-81435BOLT55001-
3301643-31445WASHER55001-
34195-78-71170PIN55001-
35195-78-21171PLATE55001-
3601010-62040BOLT55001-
3701643-32060WASHER55001-
38195-78-71190PIN55001-
39195-78-21171PLATE55001-
4001010-62040BOLT55001-
4101643-32060WASHER55001-
