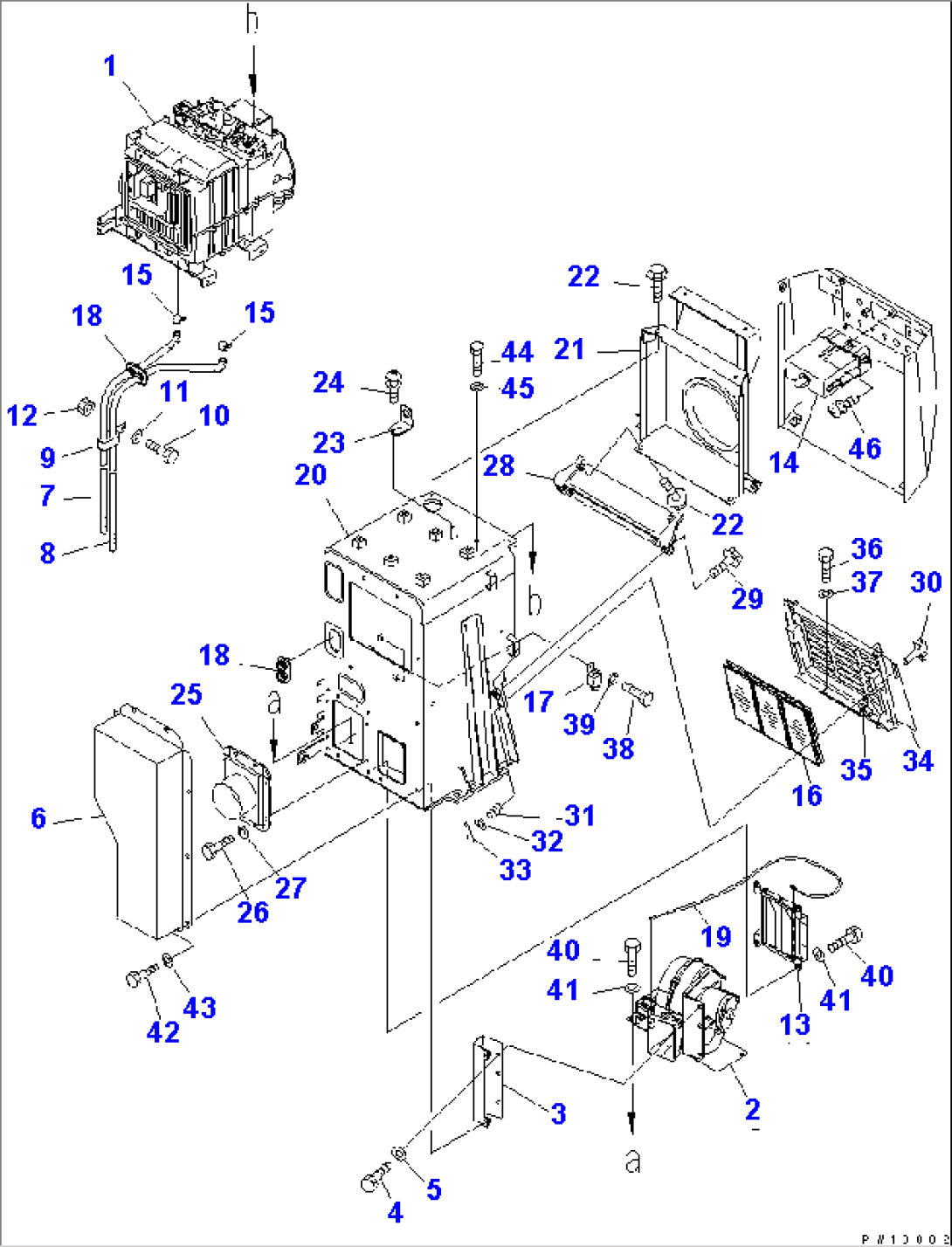

DASHBOARD (HEATER)(WITH SHOE SLIP CONTROL)

Komatsu D375A-5 S/N 18001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1198-911-9610HEATER ASS'Y18001-
2198-911-9111BLOWER ASS'Y18001-
3195-911-9331BRACKET18001-
401010-80820BOLT18001-
501643-30823WASHER18001-
6195-911-9341DUCT18001-
717A-911-1321HOSE18001-
8198-911-9380HOSE18001-
904435-51712CLIP18001-
1001010-81225BOLT18001-
1101643-31232WASHER18001-
1201580-01210NUT18001-
1314X-911-7620DAMPER18001-
14198-911-9620CONTROL ASS'Y18001-
1514X-911-7690CLAMP18001-
1620Y-979-3380FILTER18001-
17198-911-9240RELAY ASS'Y18001-
18195-911-9440GROMMET18001-
19198-911-9210CABLE18001-
20195-911-9240BRACKET18001-
21198-911-9490COVER18001-
2201435-00814BOLT18001-
23198-911-9271BRACKET18001-
2401023-20614SCREW18001-
25195-911-7530DUCT18001-
2601010-80820BOLT18001-
2701643-30823WASHER18001-
28198-911-9820BRACKET18001-
2901435-01230BOLT18001-
3009459-11033LOCK18001-
3109459-01614SPRING18001-
3201642-21016WASHER18001-
3304050-03015PIN18001-
34195-911-9321COVER18001-
35142-54-13640HINGE (WELDED)18001-
3601010-80816BOLT18001-
3701643-30823WASHER18001-
3801010-80612BOLT18001-
3901643-30623WASHER18001-
4001010-80816BOLT18001-
4101643-30823WASHER18001-
4201010-80820BOLT18001-
4301643-30823WASHER18001-
4401010-80825BOLT18001-
4501643-30823WASHER18001-
4601023-10510SCREW18001-
