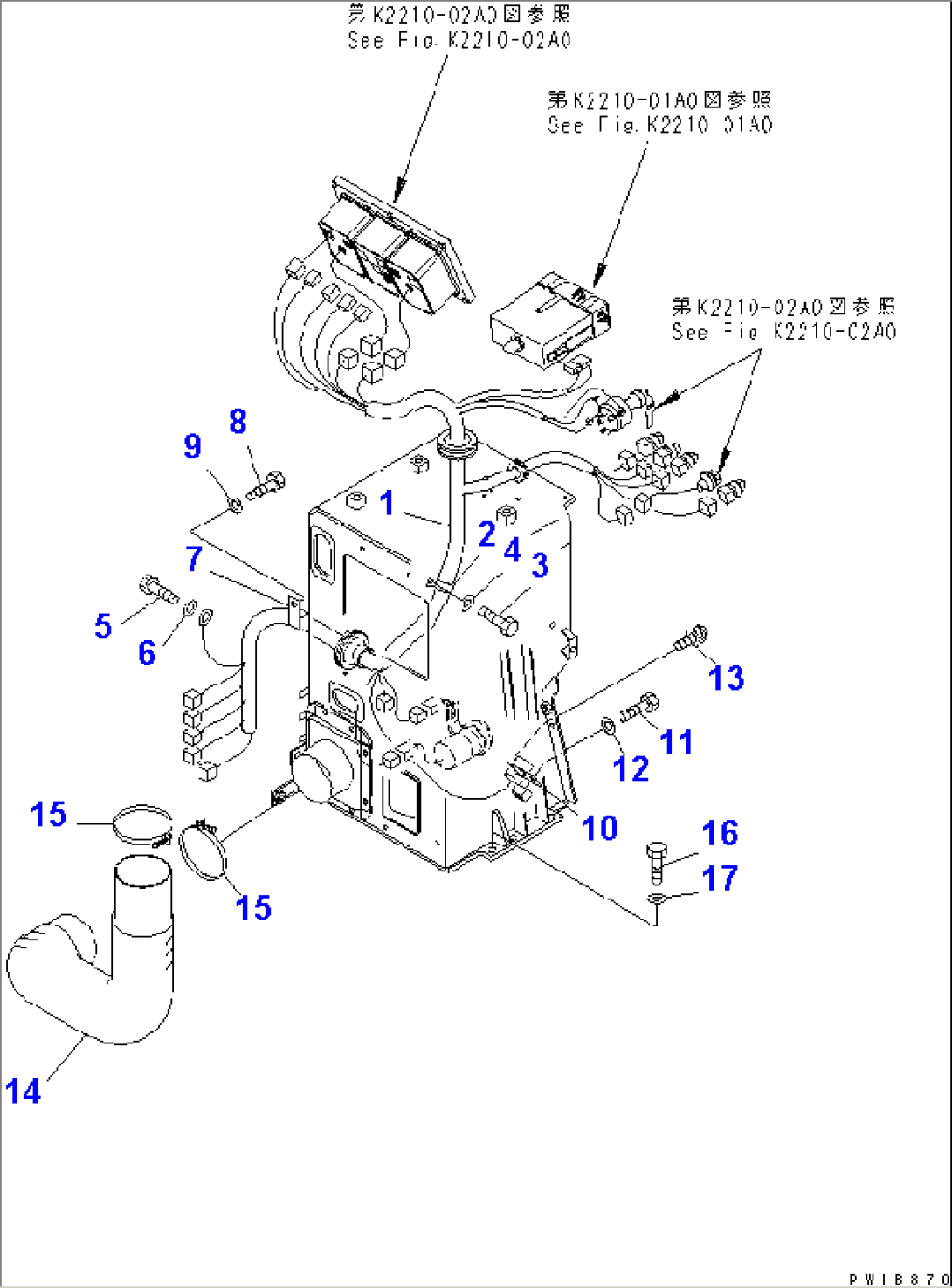

DASHBOARD ( WIRING) (WITHOUT SHOE SLIP CONTROL, WITH AIR CONDITIONER)

Komatsu D375A-5 S/N 18001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-06-71141WIRING HARNESS18001-
20Y-06-24130SWITCH,SERVICE18001-
208058-11040CLIP18010-
04434-52711CLIP18001-18009
301010-81020BOLT18001-
401643-31032WASHER18001-
501010-81225BOLT18001-
601643-31232WASHER18001-
7155-911-1790CLIP18010-
195-01-12520CLIP18001-18009
801010-81225BOLT18001-
901643-31232WASHER18001-
10195-06-71370BRACKET18001-
1101010-81025BOLT18001-
1201643-31032WASHER18001-
1301023-10210SCREW18001-
1421T-979-7950HOSE18001-
1514X-911-7670CLAMP18001-
1601010-81235BOLT18001-
1701643-31232WASHER18001-
