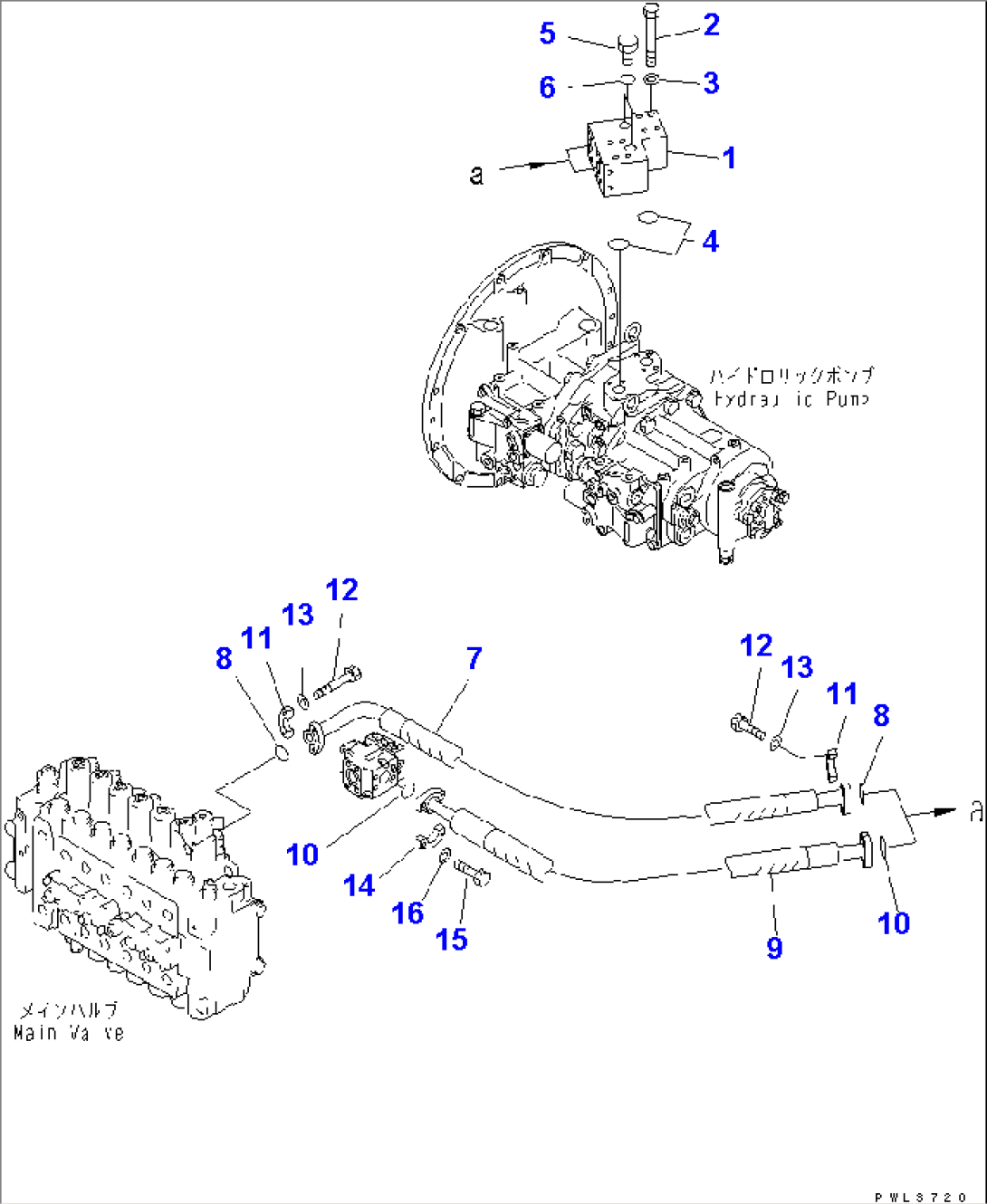

DELIVERY LINE (WITHOUT INLINES FILTER)(#32250-)

Komatsu PC400-6C S/N 30001-UP (-50CENT. SPEC.) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-62-62121BLOCK32001-
201011-81000BOLT30249-
301643-31032WASHER30249-
407000-53035O-RING30249-
507040-11007PLUG30249-
607002-51023O-RING30249-
7208-62-61311HOSE, 1180MM32250-
807000-53032O-RING30249-
907085-11011HOSE32001-
1007000-53032O-RING30249-
1107371-31049FLANGE32250-
1207372-21035BOLT32250-
1301643-51032WASHER32250-
1407371-31049FLANGE30249-
1507372-21035BOLT30249-
1601643-51032WASHER30249-
