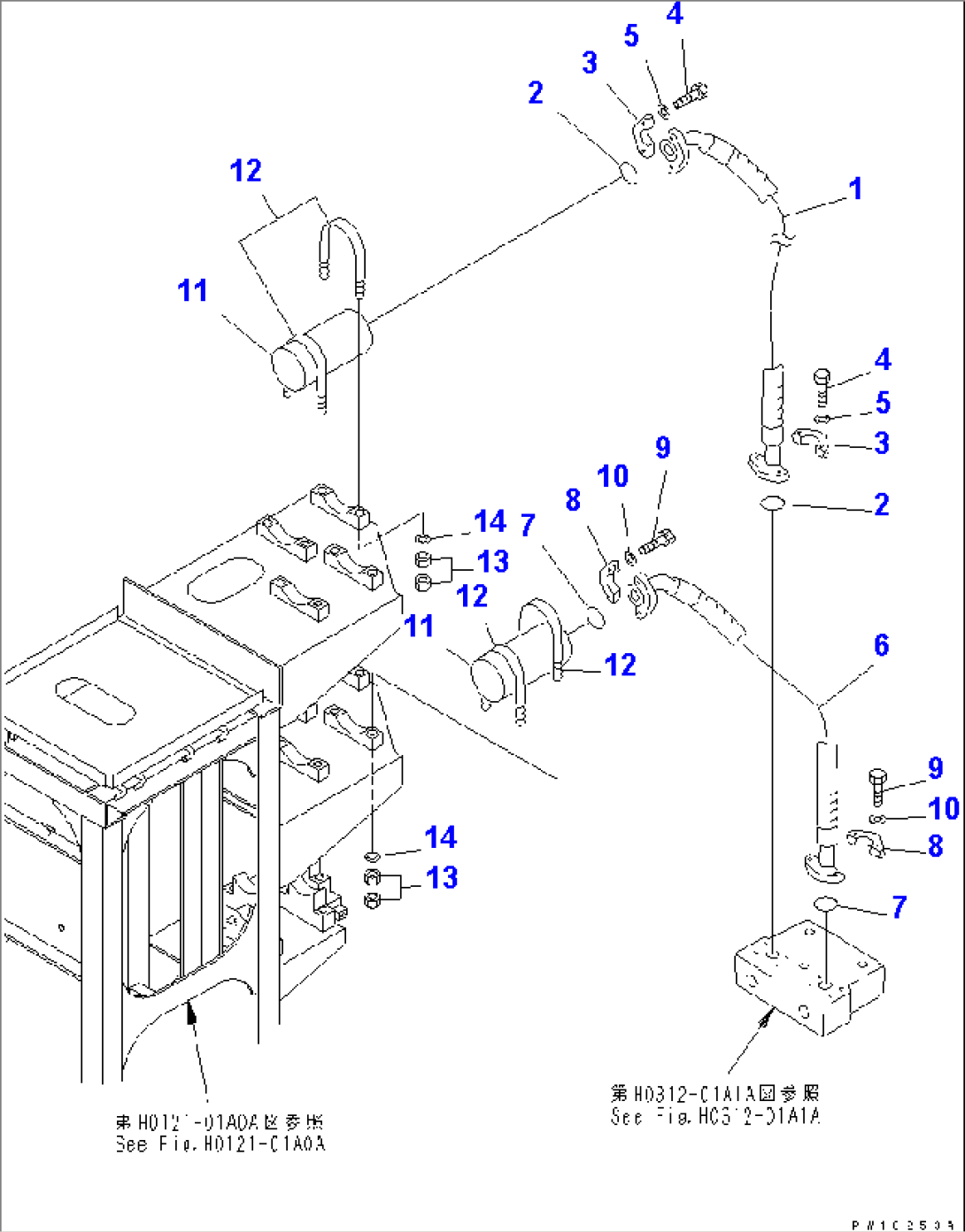

DELIVERY LINES (BLOCK TO FILTER) (FRONT)(#11002-)

Komatsu PC1800-6-M1 S/N 10001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107072-01416HOSE10001-
207000-B3048O-RING10001-
307371-51470FLANGE10001-
401010-81455BOLT10001-
501643-31445WASHER10001-
607072-01411HOSE10001-
707000-B3048O-RING10001-
807371-51470FLANGE10001-
901010-81455BOLT10001-
1001643-31445WASHER10001-
11209-60-63300FILTER ASS'Y,(SEE FIG.Y1860-11A0)10001-
12209-62-61161BAND10001-
1301580-11613NUT10001-
1401643-31645WASHER10001-
