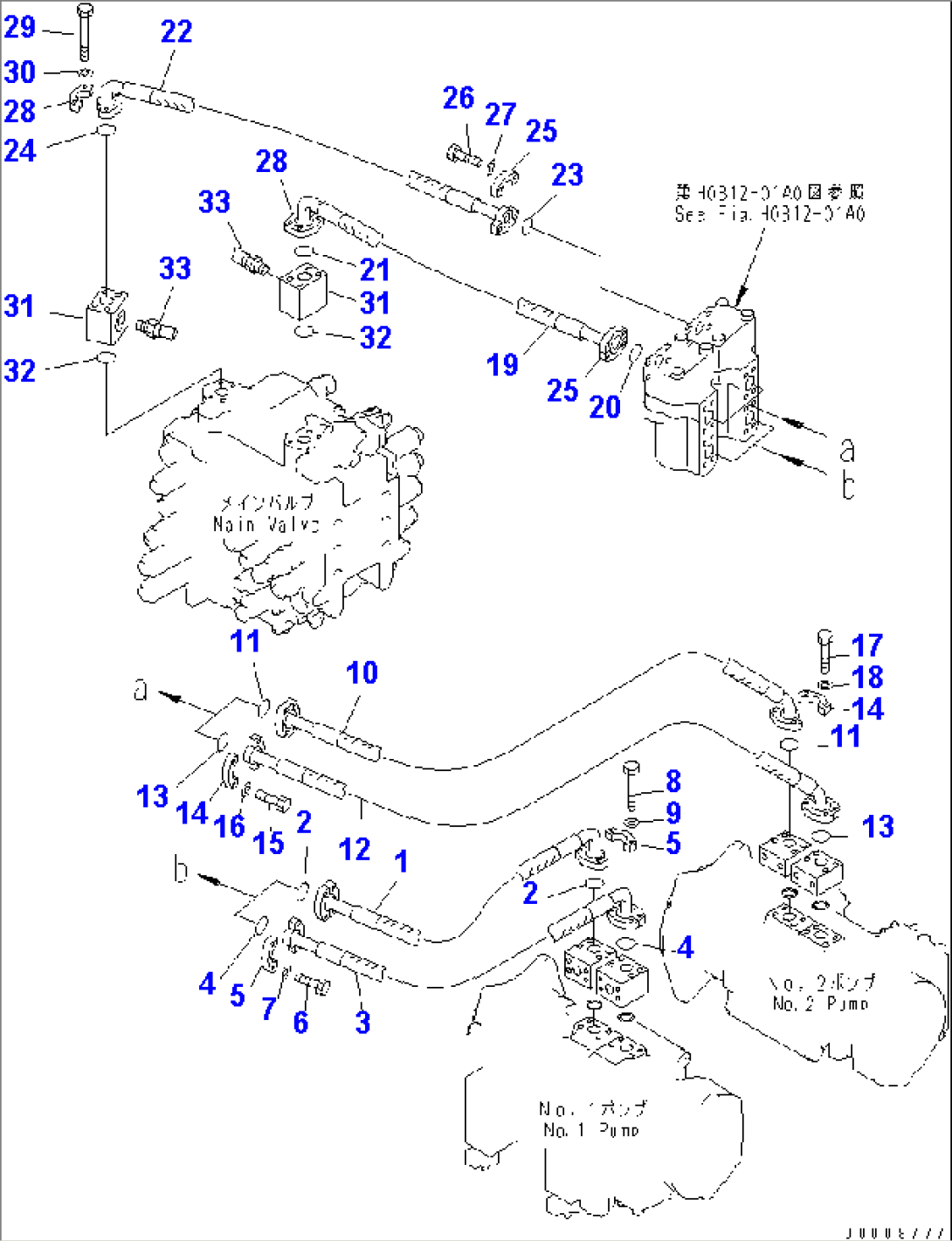

DELIVERY LINES (HOSE AND BLOCK)

Komatsu PC600LC-7K S/N K40001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107084-01AA6HOSEK40001-
207000-13032O-RINGK40001-
307084-01A08HOSEK40001-
407000-13032O-RINGK40001-
507371-31049FLANGEK40001-
607372-21035BOLTK40001-
701643-51032WASHERK40001-
8130-62-61390BOLTK40001-
901643-51032WASHERK40001-
1007083-01012HOSEK40001-
1107000-13032O-RINGK40001-
1221M-62-11670HOSEK40001-
1307000-13032O-RINGK40001-
1407371-31049FLANGEK40001-
1507372-21035BOLTK40001-
1601643-51032WASHERK40001-
17195-78-63210BOLTK40001-
1801643-51032WASHERK40001-
1921M-62-11650HOSEK40001-
2007000-13038O-RINGK40001-
2107000-13032O-RINGK40001-
2221M-62-11660HOSEK40001-
2307000-13038O-RINGK40001-
2407000-13032O-RINGK40001-
2507371-51260FLANGEK40001-
2601010-81245BOLTK40001-
2701643-31232WASHERK40001-
2807371-31049FLANGEK40001-
29207-62-51420BOLTK40001-
3001643-51032WASHERK40001-
3121M-62-11590BLOCKK40001-
3207000-13032O-RINGK40001-
337861-93-1650SENSORK40001-
07002-11823O-RINGK40001-
