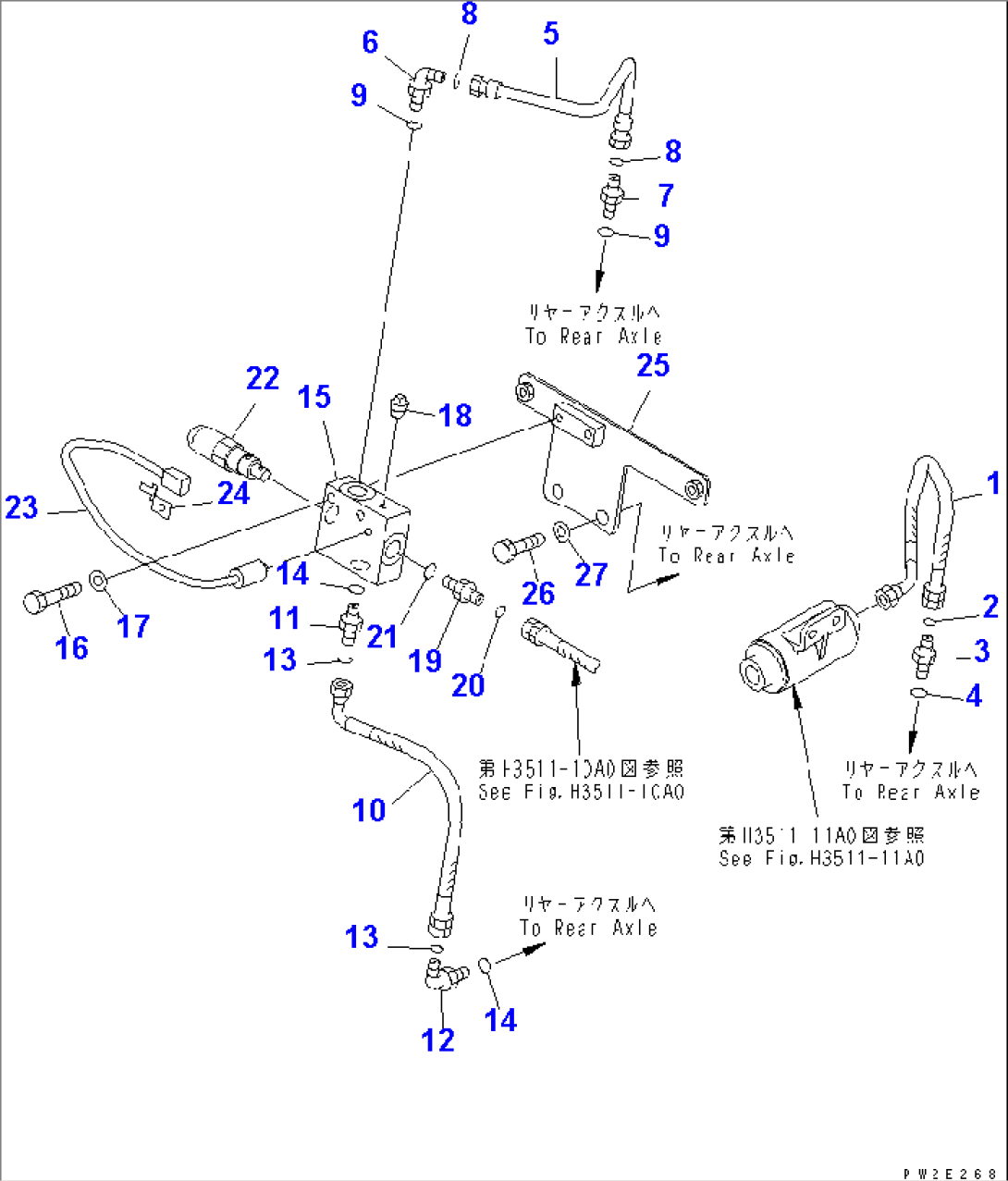

DIFFERENTIAL LOCK PIPING (REAR AXLE LINE)

Komatsu HM350-1 S/N 1001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
102764-005A6HOSE1001-
202896-21015O-RING1001-
302781-00522UNION1001-
407002-22434O-RING1001-
556C-88-12130TUBE1001-
602782-10315ELBOW1001-
702781-00315UNION1001-
802896-21009O-RING1001-
907002-22034O-RING1001-
1002761-003A3HOSE, 350MM1001-
1102781-00315UNION1001-
1202782-10315ELBOW1001-
1302896-21009O-RING1001-
1407002-22034O-RING1001-
1556B-88-12290BLOCK1001-
1601010-81055BOLT1001-
1701643-31032WASHER1001-
1807042-30108PLUG1001-
1902781-00315UNION1001-
2002896-21009O-RING1001-
2107002-22034O-RING1001-
2256B-88-12161VALVE,RELIEF1001-
2256B-88-12160VALVE,RELIEF1001-
2342C-43-12941SWITCH,PRESSURE1001-
2408193-21012CLIP1001-
2556C-88-12110BRACKET1001-
2601010-61455BOLT1062-
2601010-61445BOLT1001-1061
2701643-31445WASHER1001-
