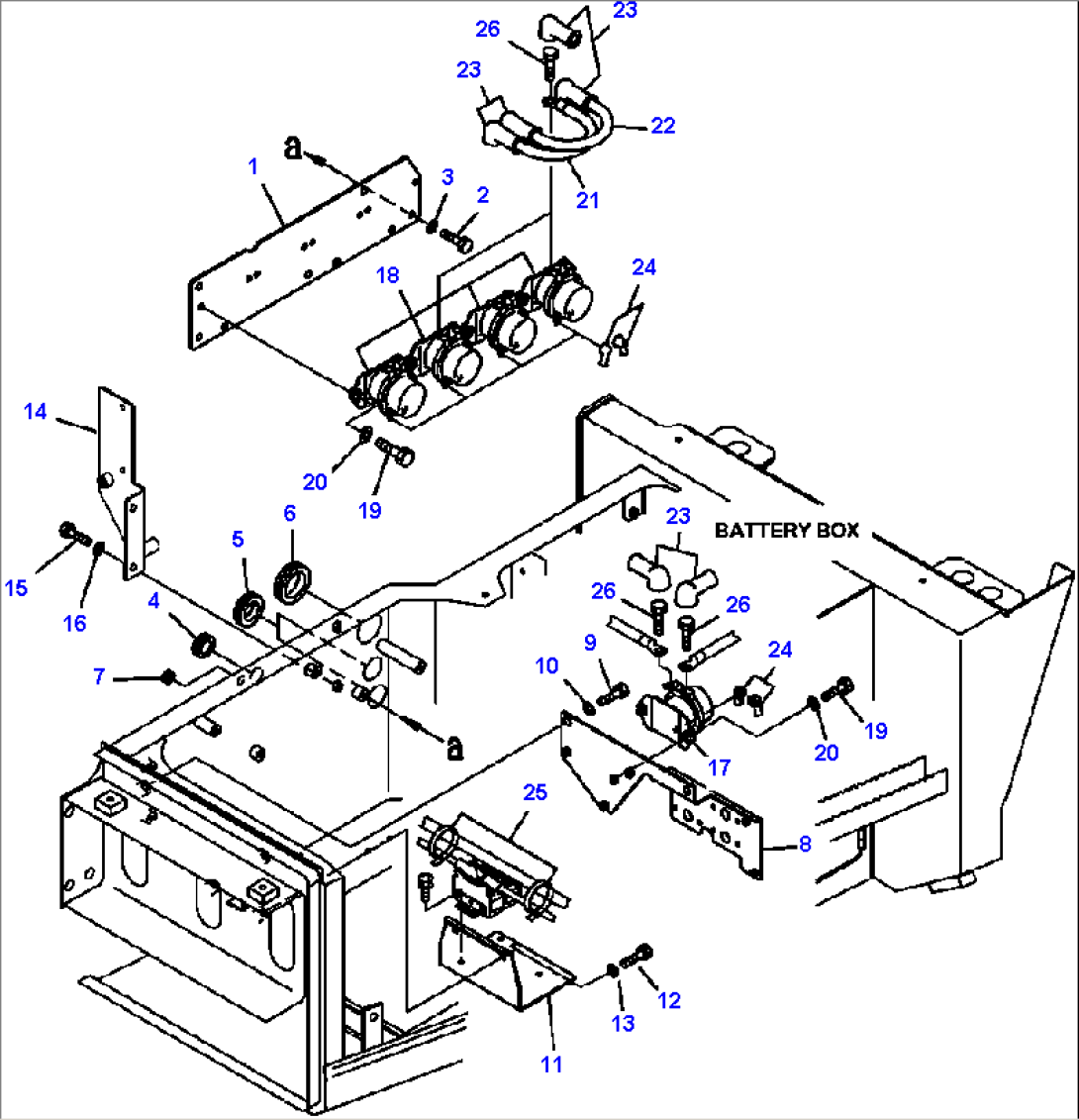

E0150-04A0 BATTERY RELAY SWITCH

Komatsu HM350-2 S/N A11001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-24321BRACKETA11001--
201010-81020BOLTA11001--
301643-31032WASHERA11001--
408037-02512GROMMETA11001--
508037-03614GROMMETA11001--
608037-05016GROMMETA11001--
708037-01008GROMMETA11001--
856B-06-24330BRACKETA11001--
901010-81220BOLTA11001--
1001643-31232WASHERA11001--
1156B-06-24350BRACKETA11001--
1201010-81020BOLTA11001--
1301643-31032WASHERA11001--
1456B-07-22392BRACKETA11001--
1501010-81020BOLTA11001--
1601643-31032WASHERA11001--
17421-06-11930SWITCHA11001--
18561-06-61510RELAYA11001--
1901010-80825BOLTA11001--
2001643-30823WASHERA11001--
2108028-65011WIRE, 110 MMA11001--
2208028-65011WIRE, 110 MMA11001--
2308038-00035CAPA11001--
2408038-00518CAPA11001--
2508034-20519BANDA11001--
2601010-80820BOLTA11001--
