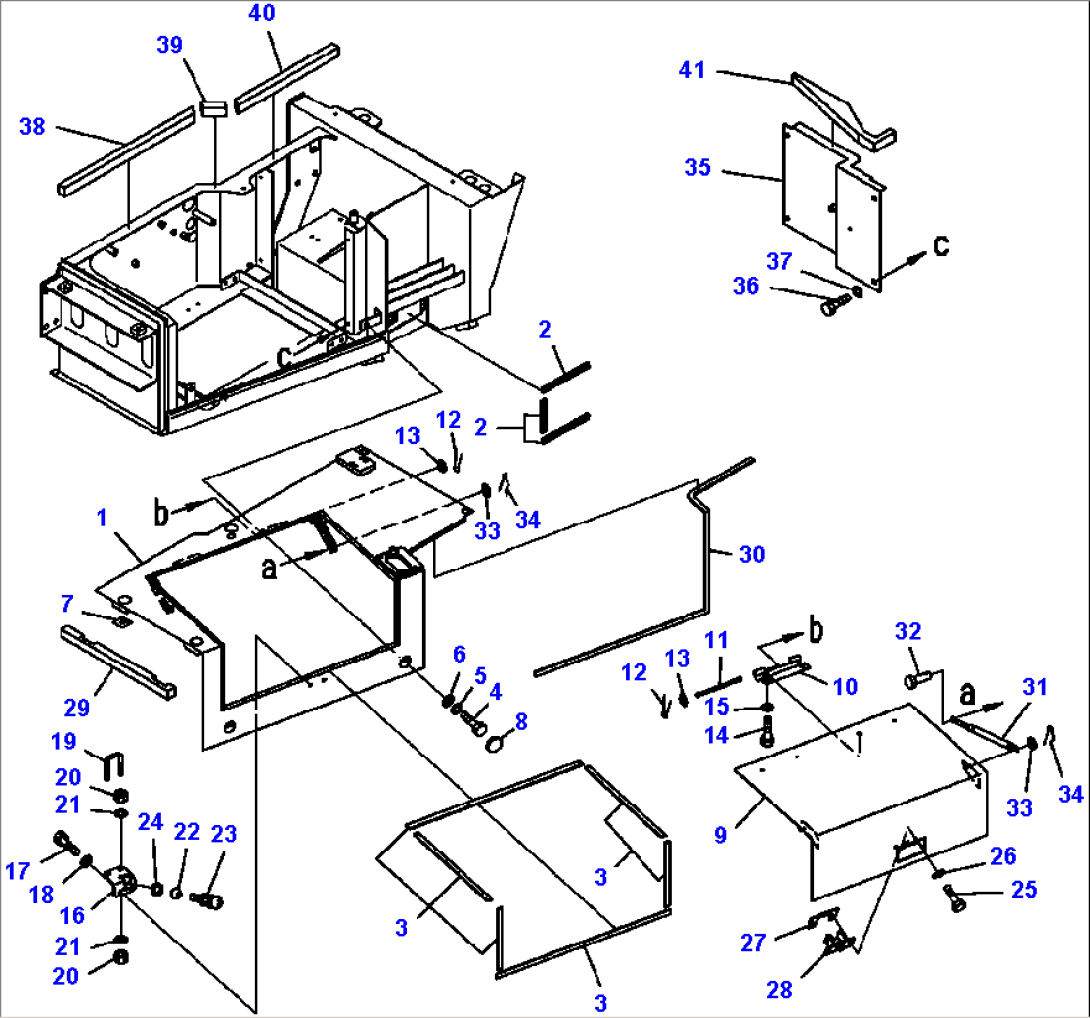

E0150-12A0 BATTERY BOX COVER

Komatsu HM350-2 S/N A11001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-22523COVERA11001--
256B-54-12612SEALA11001--
356B-54-22640SEALA11001--
401010-81230BOLTA11001--
501643-31232WASHERA11001--
6124-54-26540WASHERA11001--
7417-923-1210SHIM, 1.0 MMA11001--
809415-03614CAPA11001--
956B-54-22530COVERA11001--
1056B-54-12591BRACKETA11001--
1114X-54-14251PINA11001--
1204050-03020PIN, COTTERA11001--
1301643-51032WASHERA11001--
1401010-81020BOLTA11001--
1501643-31032WASHERA11001--
1656B-54-12952BRACKETA11001--
1701010-81025BOLTA11001--
1801643-31032WASHERA11001--
1956D-54-12562U-BOLTA11001--
2001580-10806NUTA11001--
2101643-50823WASHERA11001--
22421-926-2950CUSHIONA11001--
2301023-70416SCREWA11001--
2401640-20610WASHERA11001--
2501010-81025BOLTA11001--
2601643-31032WASHERA11001--
2756B-54-12A70PLATEA11001--
2821W-54-46280LOCK ASSEMBLYA11001--
2956B-54-22660SEALA11001--
3056B-54-22670SEALA11001--
31417-54-21310GAS SPRING ASSEMBLYA11001--
3204205-10832PINA11001--
3301640-20816WASHERA11001--
3404050-02015PINA11001--
3556B-54-22941COVERA11001--
3601010-81020BOLTA11001--
3701643-31032WASHERA11001--
3856B-54-27810SEALA11001--
3956B-54-27820SEALA11001--
4056B-54-27830SEALA11001--
4156B-54-27841SEALA11001--
