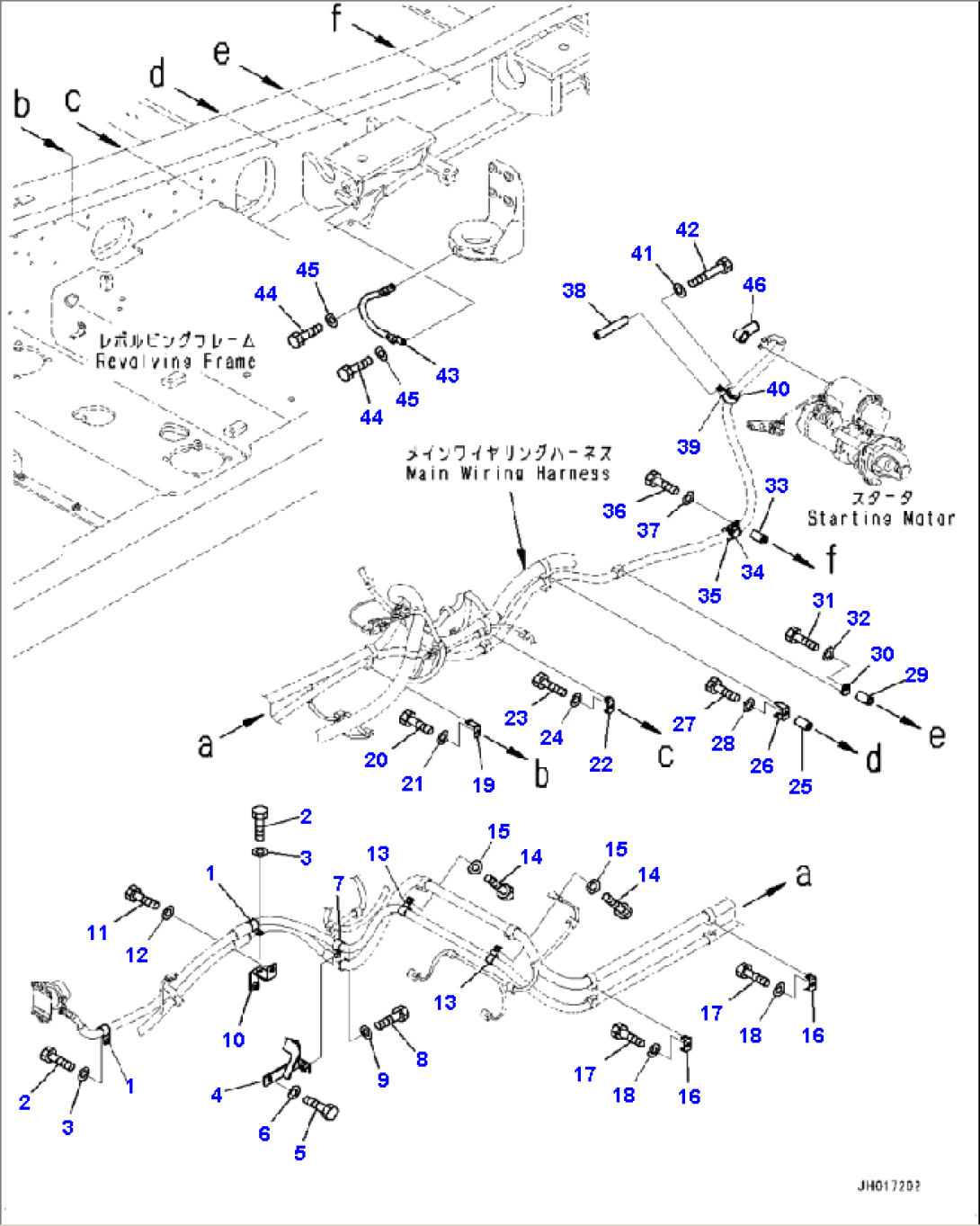

E0200-001001 STARTING WIRING HARNESS MOUNTING

Komatsu PC490LCI-11 S/N A45001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
104434-52112CLIP
201010-81225BOLT
301643-31232WASHER
4208-06-27330BRACKET
501010-81225BOLT
601643-31232WASHER
704434-52112CLIP
801010-81235BOLT
901643-31232WASHER
10208-06-24221BRACKET
1101010-81225BOLT
1201643-31232WASHER
1304434-52112CLIP
1401010-81225BOLT
1501643-31232WASHER
1608057-22012CLIP
1701010-81225BOLT
1801643-31232WASHER
1908057-14012CLIP
2001010-81225BOLT
2101643-31232WASHER
2208057-22012CLIP
2301010-81225BOLT
2401643-31232WASHER
25205-03-71331COLLAR
2608057-24012CLIP
2701010-81270BOLT
2801643-31232WASHER
29205-03-71331COLLAR
3008057-12012CLIP
3101010-81270BOLT
3201643-31232WASHER
33205-03-71331COLLAR
3404434-53212CLIP
3507095-20523CUSHION
3601010-81270BOLT
3701643-31232WASHER
386151-51-5490SPACER
3904434-53211CLIP
4007095-40523CUSHION
4101643-31032WASHER
4201011-81040BOLT
4308028-44035CABLE, GROUND
4401010-81020BOLT
4501643-31032WASHER
462A5-06-11990CAP
