E0200-001015 ELECTRIC WIRING HARNESS IMU SENSOR

Komatsu PC490LCI-11 S/N A45001-UP · ELECTRICAL SYSTEM

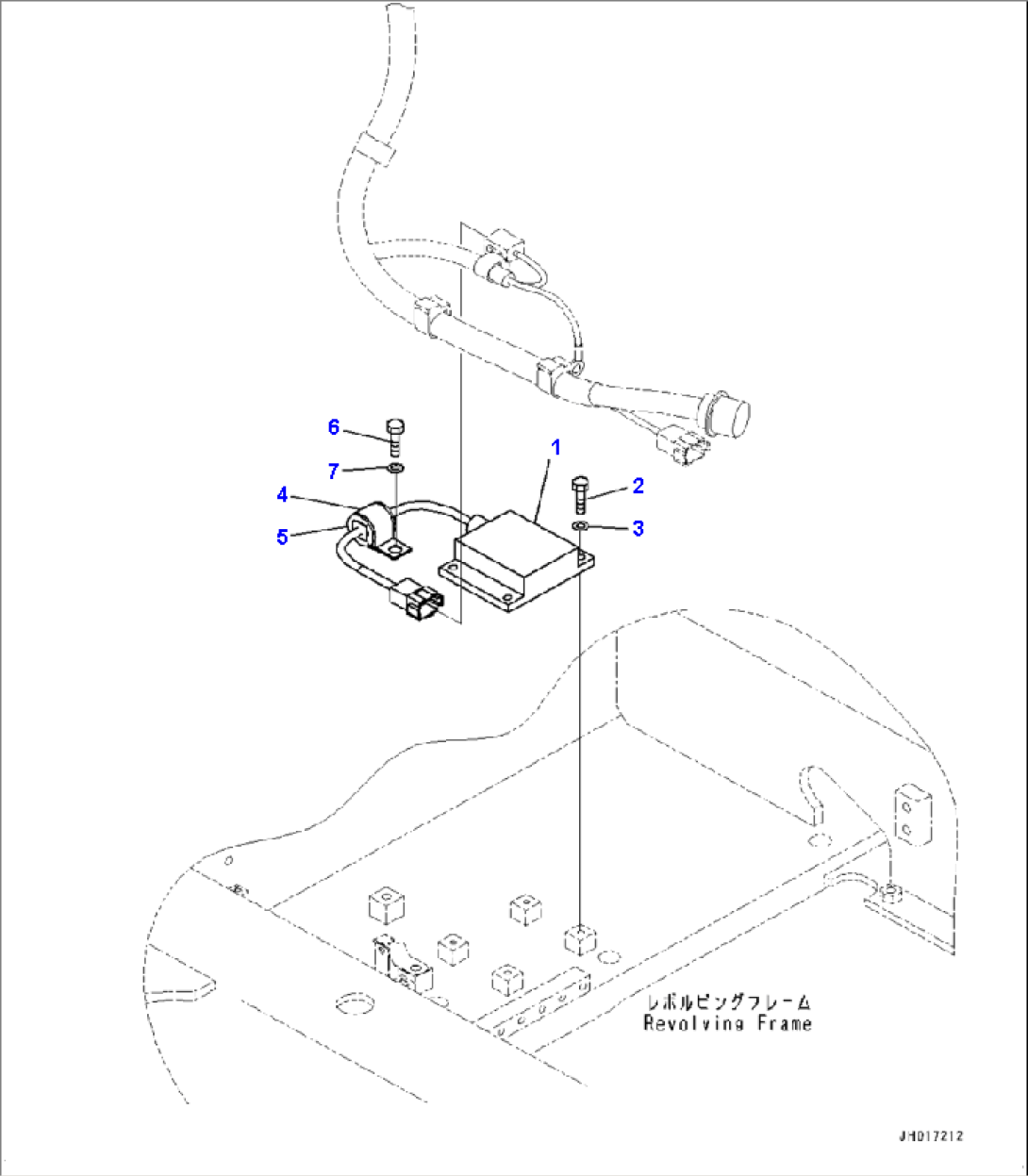

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
17835-70-3121SENSOR, IMU
201010-80825BOLT
301643-30823WASHER
404434-53212CLIP
507095-20523CUSHION
601010-81225BOLT
701643-31232WASHER
