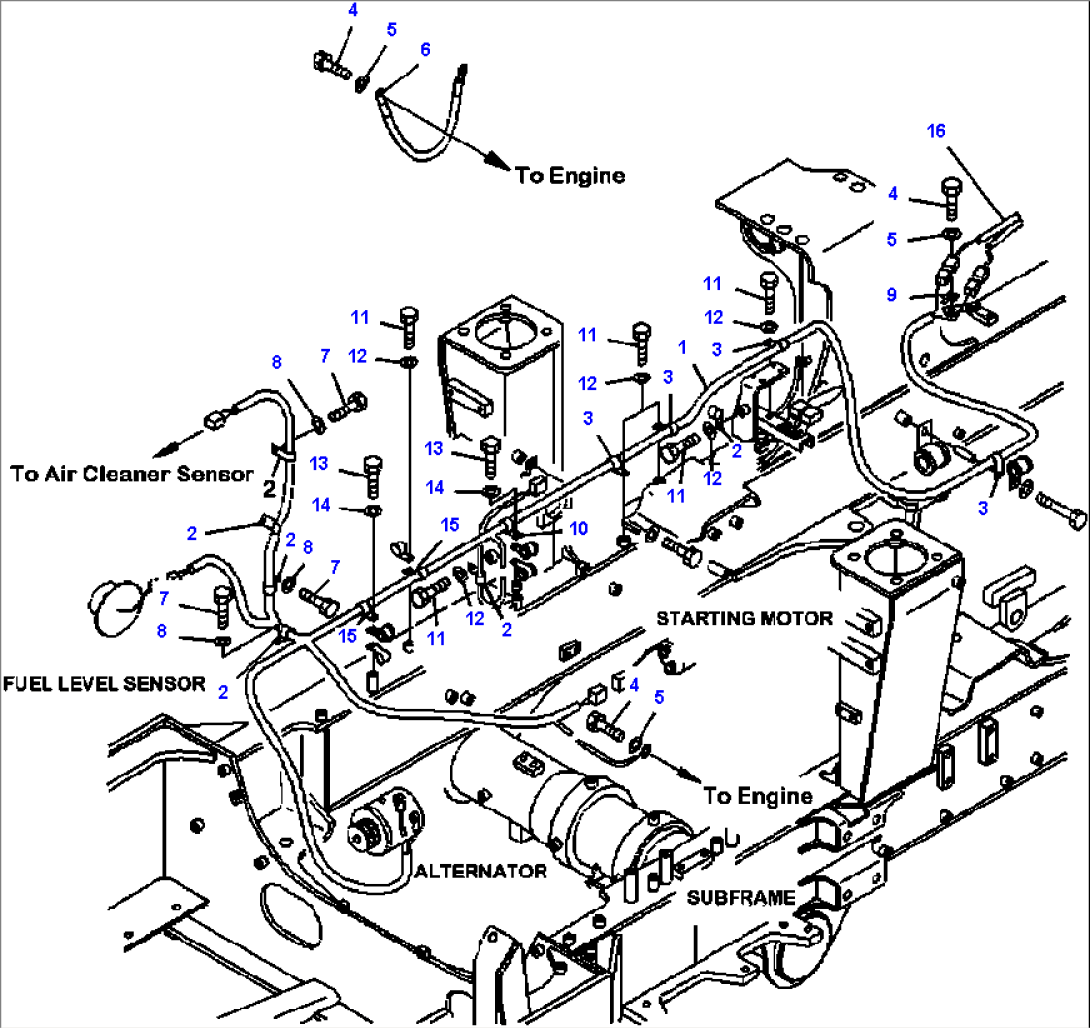

E0200-01A0 FRONT WIRING HARNESS (1/4) FRONT

Komatsu HM400-2 S/N A11001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-27190WIRING HARNESS
204434-51010CLIP
N/I04434-50810CLIP
304434-51610CLIP
401010-81016BOLT
501643-31032WASHER
608028-45040CABLE
701010-81020BOLT
801643-31032WASHER
908193-21012CLIP
1004434-51610CLIP
1101010-81020BOLT
1201643-31032WASHER
1301010-81025BOLT
1401643-31032WASHER
1504434-51610CLIP
