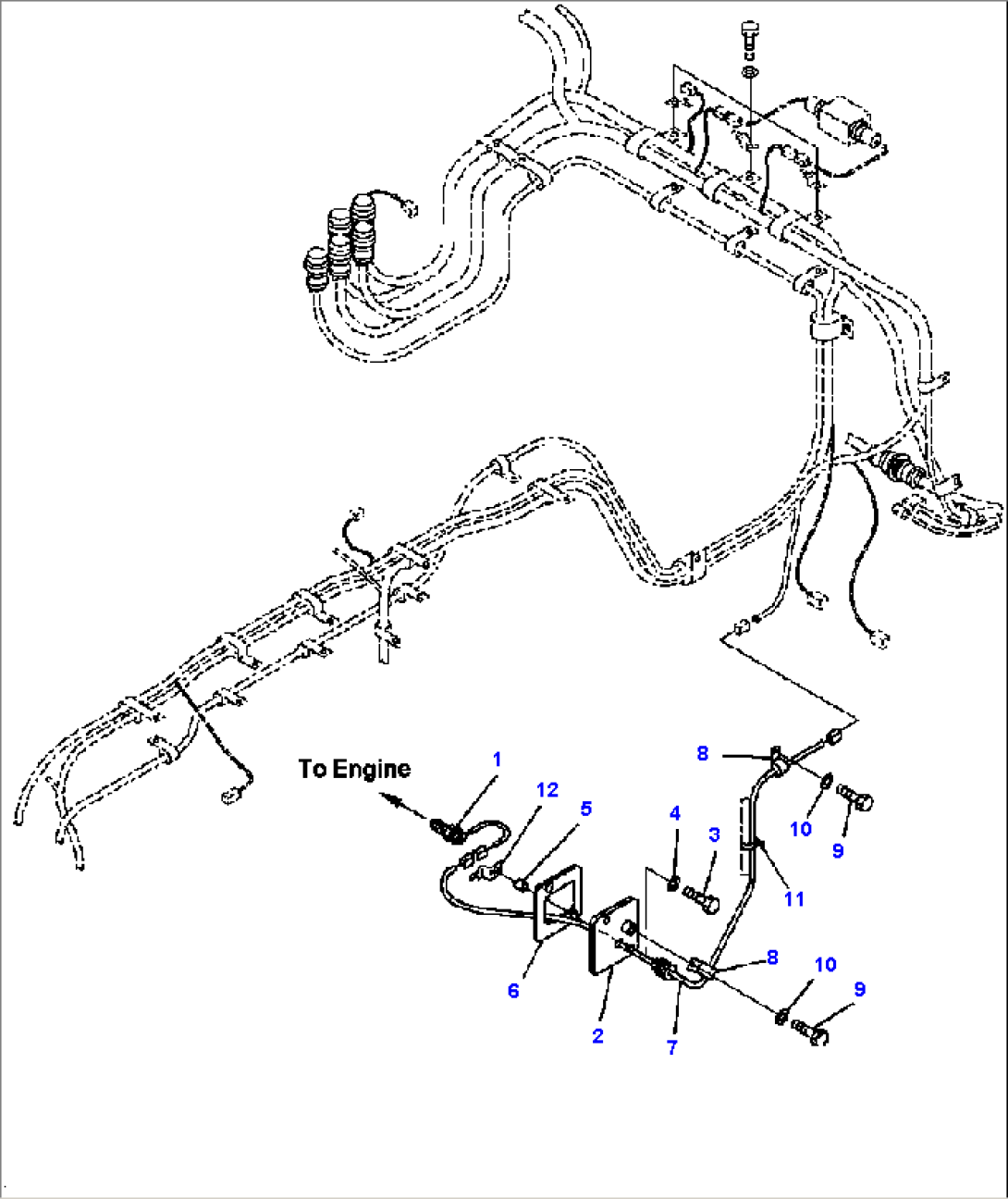

E0200-03A0 FRONT WIRING HARNESS (3/4) SENSOR

Komatsu HM350-2 S/N A11001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
17861-93-2330SENSOR, PICK-UPA11001--
256B-06-11113PLATEA11001--
301010-81235BOLTA11001--
401643-31232WASHERA11001--
556B-06-11290SPACERA11001--
656B-06-11280PADA11001--
756B-06-11480WIRING HARNESSA11001--
804434-50810CLIPA11001--
901010-81016BOLTA11001--
1001643-31032WASHERA11001--
1108034-20414BANDA11001--
1208193-21012CLIPA11001--
