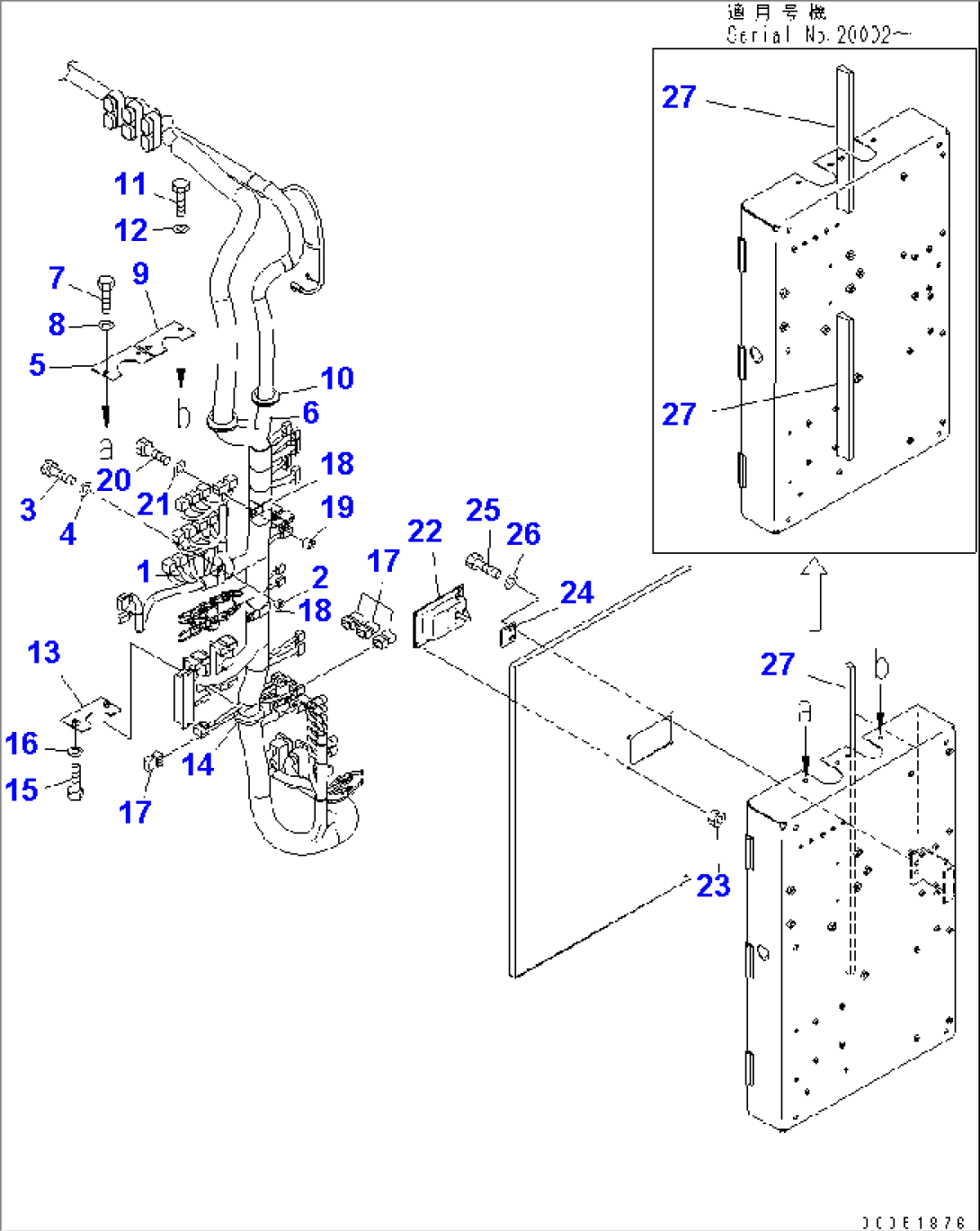

ELECTRICAL SYSTEM (CAB BASE) (CASE) (CLIP AND GROMMET)(#20001-20193)

Komatsu PC2000-8 S/N 20001-20195 (-40°C SPEC.) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
104434-53412CLIP20001-@
2198-43-15310COLLAR, 10MM20001-@
301010-81230BOLT20001-@
401643-31232WASHER20001-@
521T-06-32730PLATE20001-20193
621Y-06-11290GROMMET20001-@
701010-81020BOLT20001-20193
801643-31032WASHER20001-20193
921T-06-32720PLATE20001-20193
1021T-06-73320GROMMET20001-@
1101010-81020BOLT20001-20193
1201643-31032WASHER20001-20193
1321T-06-32730PLATE20001-20193
1421Y-06-11290GROMMET20001-@
1501010-81020BOLT20001-@
1601643-31032WASHER20001-@
178233-06-3350DIODE20001-@
1820Y-62-15960CLIP20001-@
19195-33-11220SPACER20001-@
2001010-81245BOLT20001-@
2101643-31232WASHER20001-@
2221T-54-69450LOCK20001-@
2301580-00806NUT20001-@
2421T-54-73211PLATE20001-@
2501010-81025BOLT20001-@
2601643-31032WASHER20001-@
2721T-06-33181SEAL20002-20193
2721T-06-33180SEAL20001-20001
