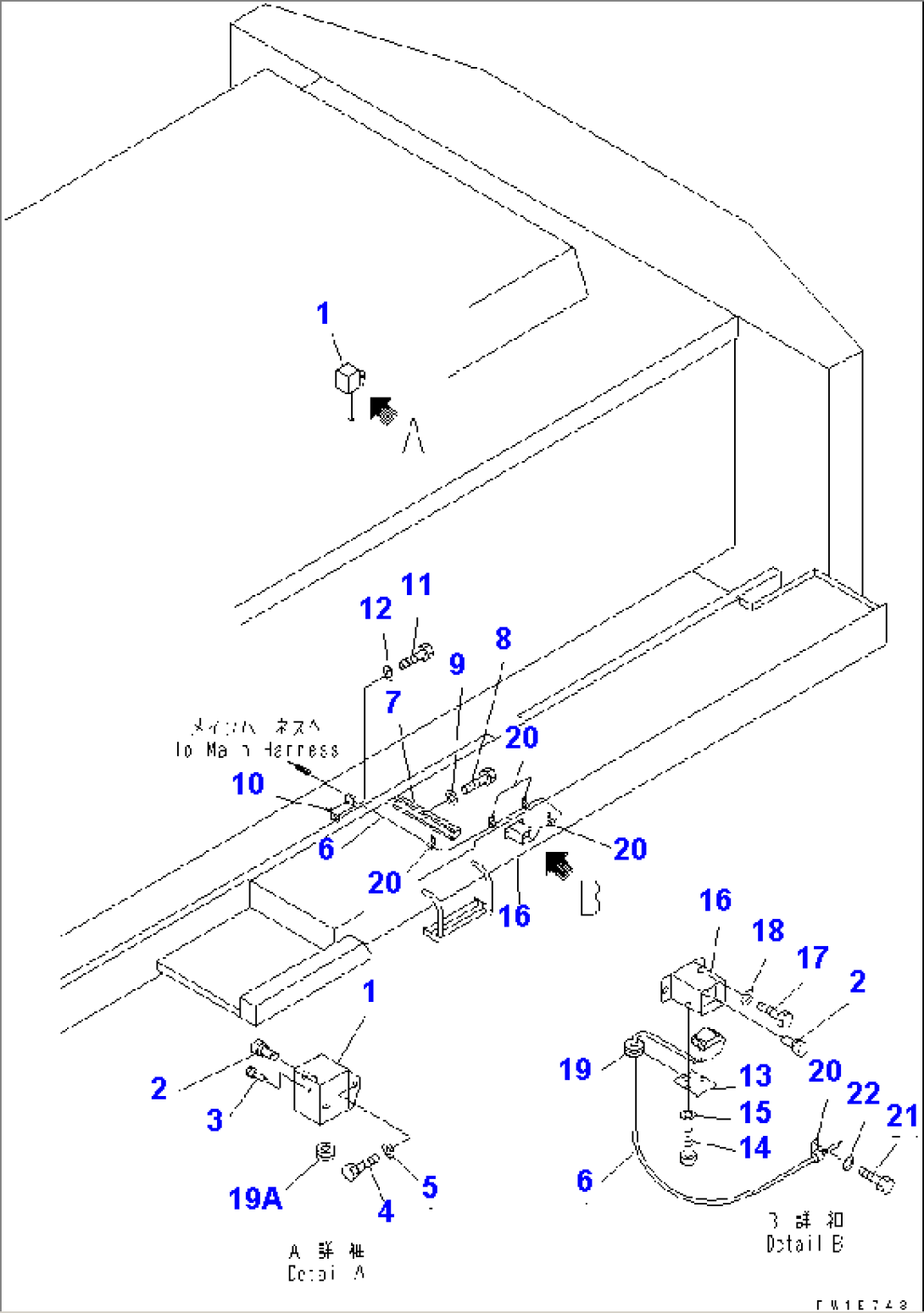

ELECTRICAL SYSTEM (ENGINE STOP SWITCH)(#11002-)

Komatsu PC1800-6 S/N 10001-UP (SAA6D140E-3) (TIER2) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121T-06-67780BRACKET10003-
28221-06-1470SWITCH,RED10003-
28221-06-1660CAP, RED10003-
321T-06-64411LAMP,LED11002-
401010-81225BOLT10003-
501643-31232WASHER10003-
621T-06-64330WIRING HARNESS11001-
721T-06-67770COVER10003-
801010-80616BOLT10003-
901643-30623WASHER10003-
1008193-20012CLIP11001-
1101010-81225BOLT10003-
1201643-31232WASHER10003-
138253-06-1210PLATE10003-
1401010-80616BOLT11017-
1401010-80620BOLT10003-11016
1501643-30623WASHER10003-
168253-06-1220BOX10003-
1701010-81220BOLT10003-
1801643-31232WASHER10003-
19175-06-81610GROMMET11001-
19A175-06-81610GROMMET11001-
2004434-51012CLIP10003-
2101010-81225BOLT10003-
2201643-31232WASHER10003-
