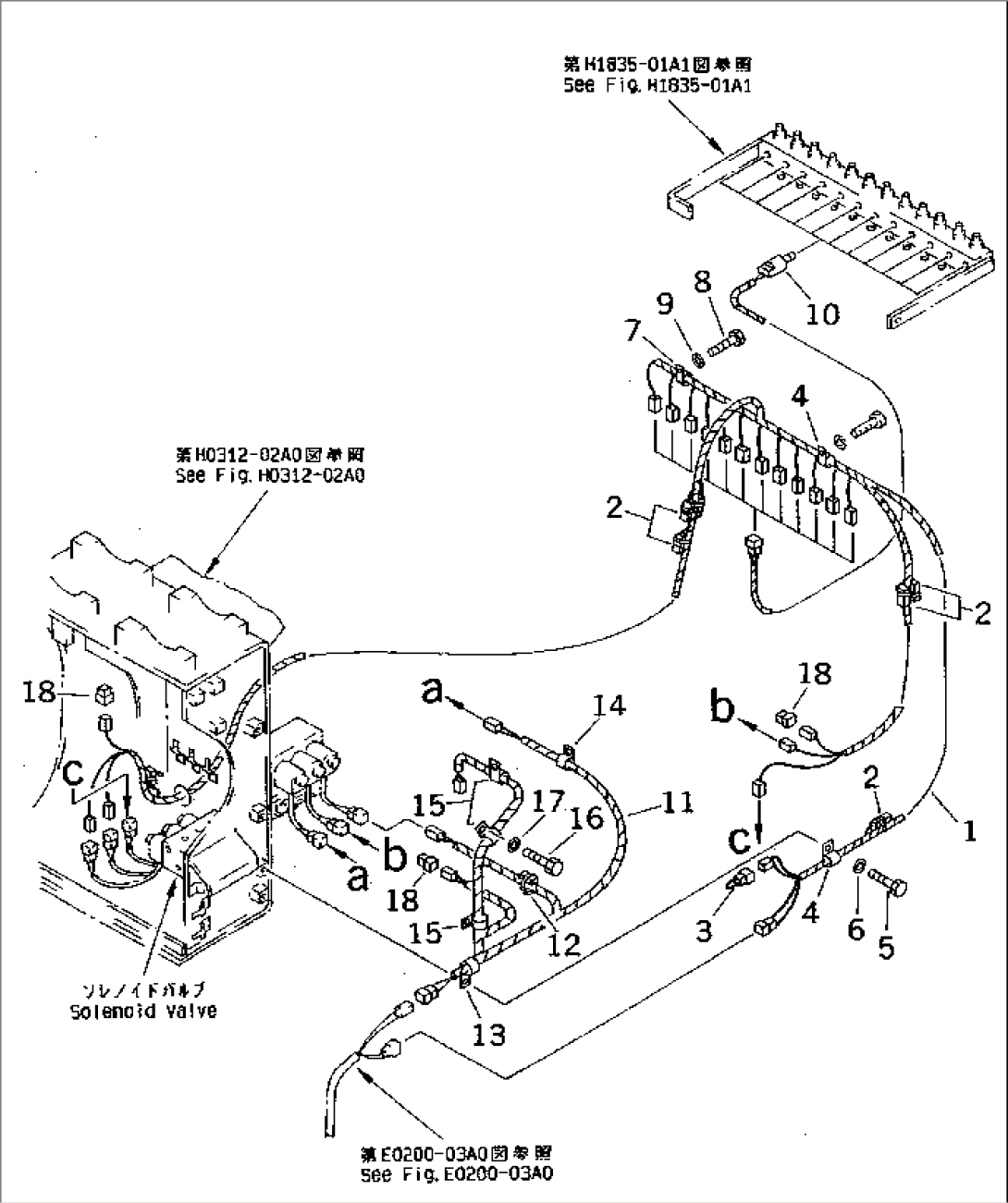

ELECTRICAL SYSTEM (FILTER STAND) (WITH 2-POSITION AUTO COMPENSATION) (FOR LOADER)

Komatsu PC650-5 S/N 20001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-06-61282WIRING HARNESS20209-
1209-06-61281WIRING HARNESS20001-20208
208020-00000DIODE20001-
3209-06-61330WIRING HARNESS20001-
408036-01814CLIP20001-
501010-51225BOLT20001-
601643-31232WASHER20001-
708036-01414CLIP20001-
801010-51225BOLT20001-
901643-31232WASHER20001-
1020Y-06-15190SWITCH20001-
11209-06-61561WIRING HARNESS20209-
11209-06-61560WIRING HARNESS20001-20208
1208020-00000DIODE20001-
1308036-01414CLIP20001-
1408036-01014CLIP20001-
1508036-01014CLIP20001-
1601010-51225BOLT20001-
1701643-31232WASHER20001-
18209-06-61480CONNECTOR20001-
