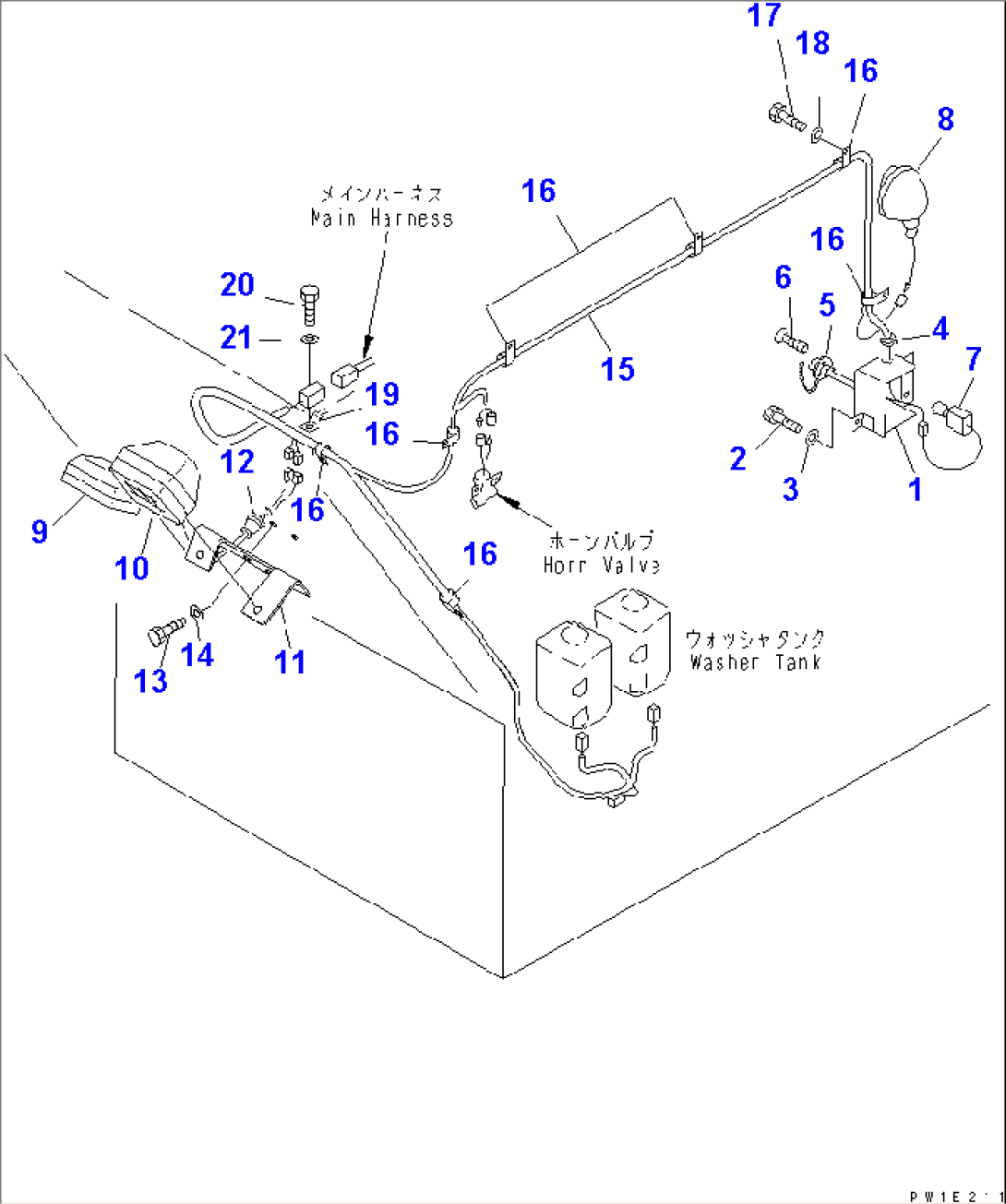

ELECTRICAL SYSTEM (LOWER LAMP AND ROOM LAMP)(#11002-)

Komatsu PC1800-6-M1 S/N 10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121T-06-71790BRACKET10001-
201010-81225BOLT10001-
301643-31232WASHER10001-
408037-02512GROMMET10001-
521T-06-11450CONCENT10001-
601224-40308SCREW10001-
708061-70042SWITCH10003-
808138-02400LAMP ASS'Y10001-
08105-12420BULBÂÂ, 25W10001-
08138-00006LENS10001-
920Y-06-25310WORK LAMP ASS'Y10003-
421-06-23330BULBÂÂ, 70W,24V10003-
1021T-06-67871WORK LAMP ASS'Y10003-
1121T-06-67391BRACKET10003-
1221T-54-71980GROMMET10001-
1301010-81225BOLT10001-
1401643-31232WASHER10001-
1521T-06-64151WIRING HARNESS11002-
1604434-51412CLIP11017-
08036-01414CLIP10001-11016
1701010-81225BOLT10001-
1801643-31232WASHER10001-
1908193-30012CLAMP11002-
2001010-81225BOLT11002-
2101643-31232WASHER11002-
