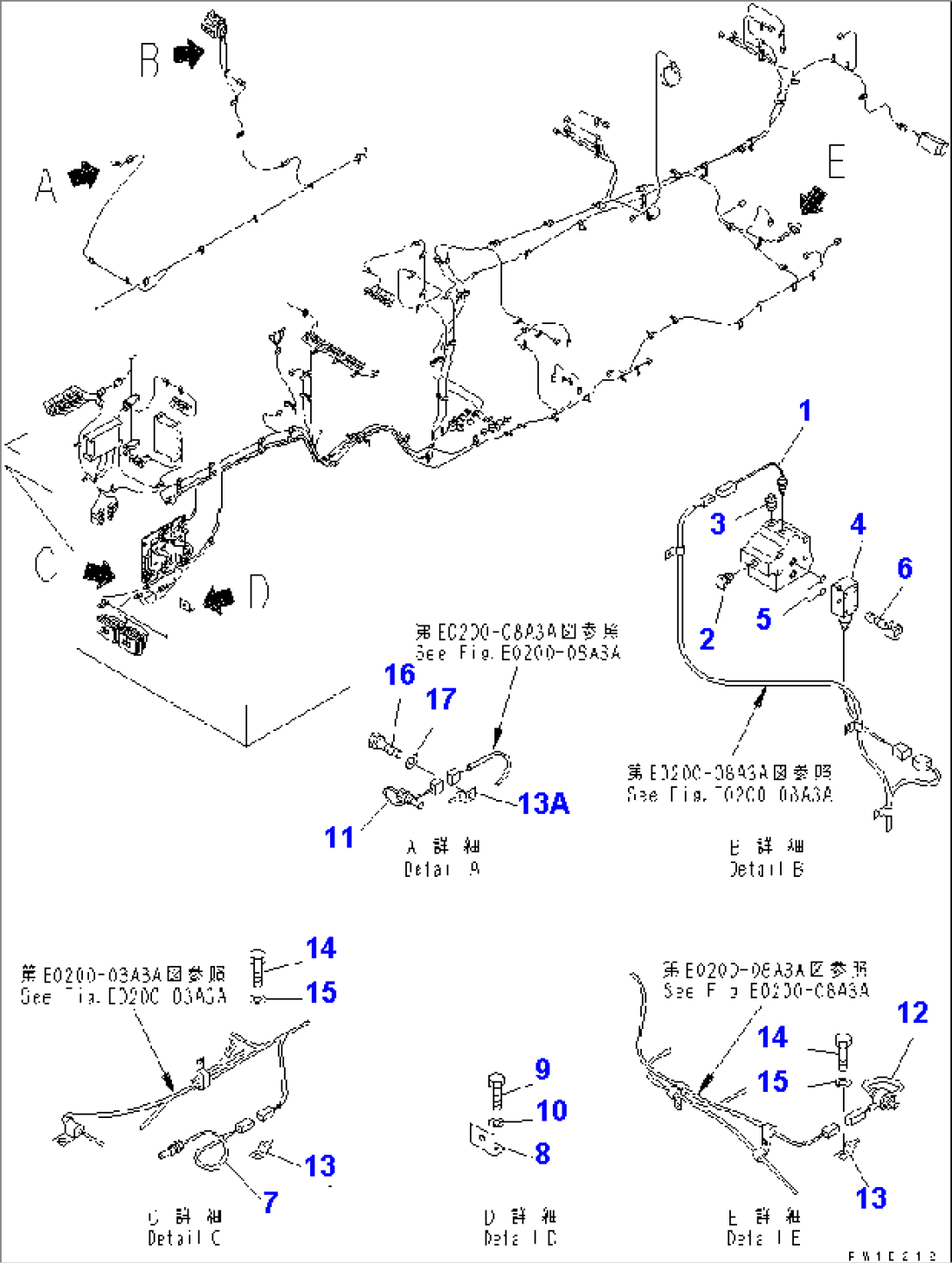

ELECTRICAL SYSTEM (SENSOR)(#11002-)

Komatsu PC1800-6 S/N 10001-UP (SAA6D140E-3) (TIER2) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121T-06-64370SENSOR ASS'Y11001-
2287-35-11470PLUG10001-
307042-30312PLUG10001-
47861-93-1940SENSOR10001-
507000-12014O-RING11001-
601252-40640BOLT10001-
77861-93-3510SENSOR11001-
821T-06-67360BRACKET10003-
901010-81220BOLT10003-
1001643-31232WASHER10003-
117861-93-3320SENSOR10001-
127861-93-1670SENSOR11001-
1308193-20012CLIP11002-
13A08193-20010CLIP11002-
1401010-81225BOLT11002-
1501643-31232WASHER11002-
1601010-81016BOLT11001-
1701643-31032WASHER11001-
