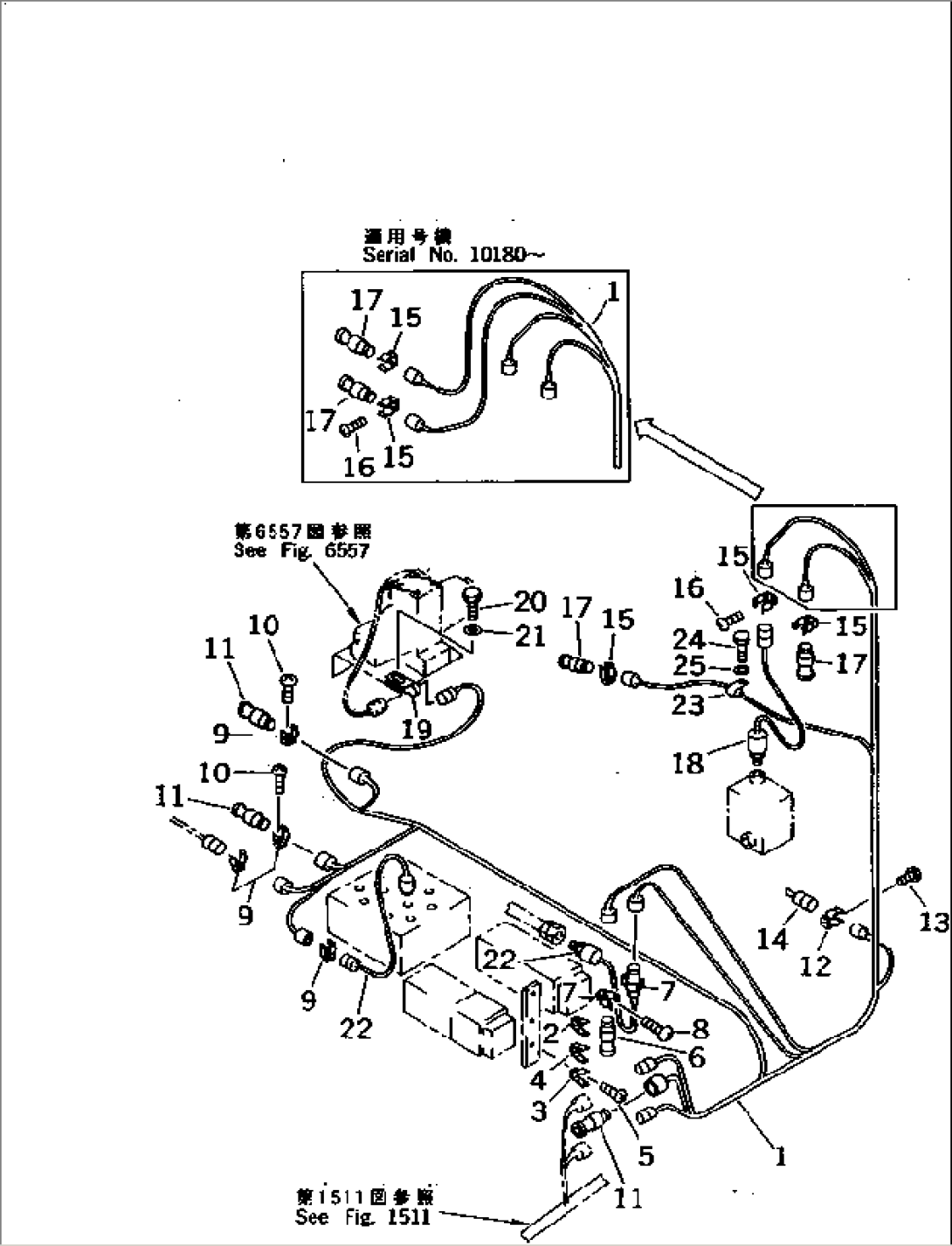

ELECTRICAL SYSTEM (WIRING) (4/6) (FOR LOADER) (WITH 2-POSITION AUTO COMPENSATION)(#10078-)

Komatsu PC1000-1 S/N 10001-UP · ENGINE RELATED PARTS AND ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121N-06-11252WIRING HARNESS10180-
121N-06-11251WIRING HARNESS10078-10179
208052-02711CLIP10001-
308052-02411CLIP10001-
408052-01711CLIP10001-
501220-40616SCREW10001-
6195-06-41740PLUG10001-
708052-01711CLIP10001-
801220-40616SCREW10001-
908052-01711CLIP10001-
1001220-40616SCREW10001-
11195-06-41740PLUG10001-
1208052-01711CLIP10001-
1301220-40616SCREW10001-
1421N-06-11340WIRING HARNESS10001-
1508052-01711CLIP10180-
1508052-01711CLIP10001-10179
1601220-40616SCREW10180-
1601220-40616SCREW10001-10179
17195-06-41740PLUG10180-
17195-06-41740PLUG10001-10179
18205-06-71841SWITCH10001-
19195-06-41820CLIP10001-
2001010-51220BOLT10001-
2101643-31232WASHER10001-
G-121N-06-X1300ELECTRICAL GROUP10001-
22205-06-72431SWITCH10001-
2308036-00814CLIP10078-
2401010-51020BOLT10078-
2501643-31032WASHER10078-
