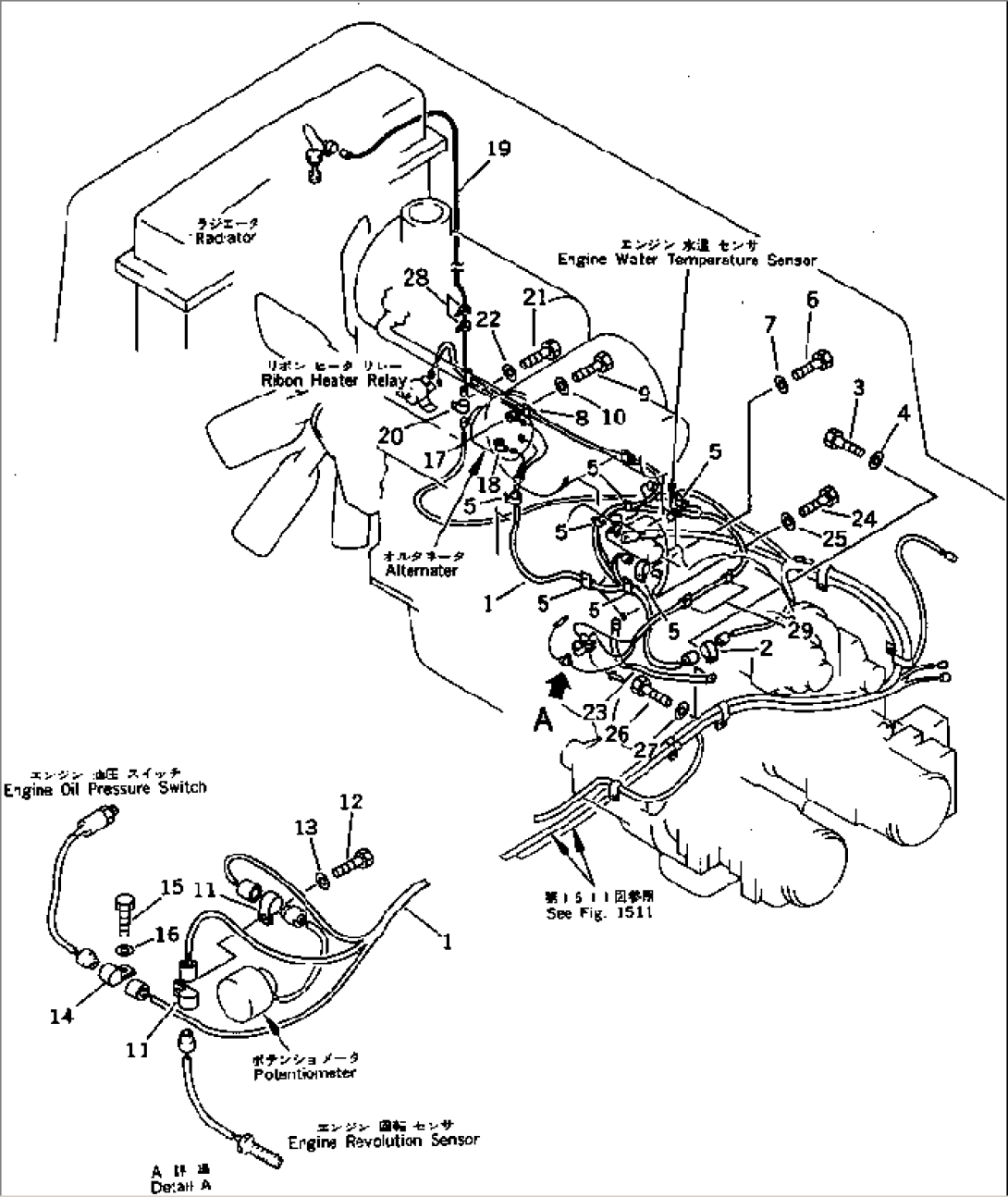

ELECTRICAL SYSTEM (WIRING) (6/6)

Komatsu PC650LC-3 S/N 10501-UP · ENGINE RELATED PARTS AND ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-06-51161WIRING HARNESS11002-
1209-06-51160WIRING HARNESS10501-11001
208036-03014CLIP10501-
301010-51225BOLT10501-
401643-31232WASHER10501-
508036-01814CLIP10501-
601010-51220BOLT10501-
701643-31232WASHER10501-
808036-01814CLIP10501-
901010-51220BOLT10501-
1001643-31232WASHER10501-
1108036-01814CLIP10501-
1201010-50816BOLT10501-
1301643-30823WASHER10501-
1408036-01814CLIP10501-
1501010-51020BOLT10501-
1601643-31032WASHER10501-
1708038-00519CAP10501-
1808038-02027CAP10501-
19209-06-51480WIRING HARNESS10501-
2008036-01814CLIP10501-
2101010-51225BOLT10501-
2201643-31232WASHER10501-
23209-06-51190WIRE10501-
2401010-51020BOLT10501-
2501643-31032WASHER10501-
2601010-51220BOLT10501-
2701643-31232WASHER10501-
2808034-00834BAND10501-
2908036-01414CLIP10501-
