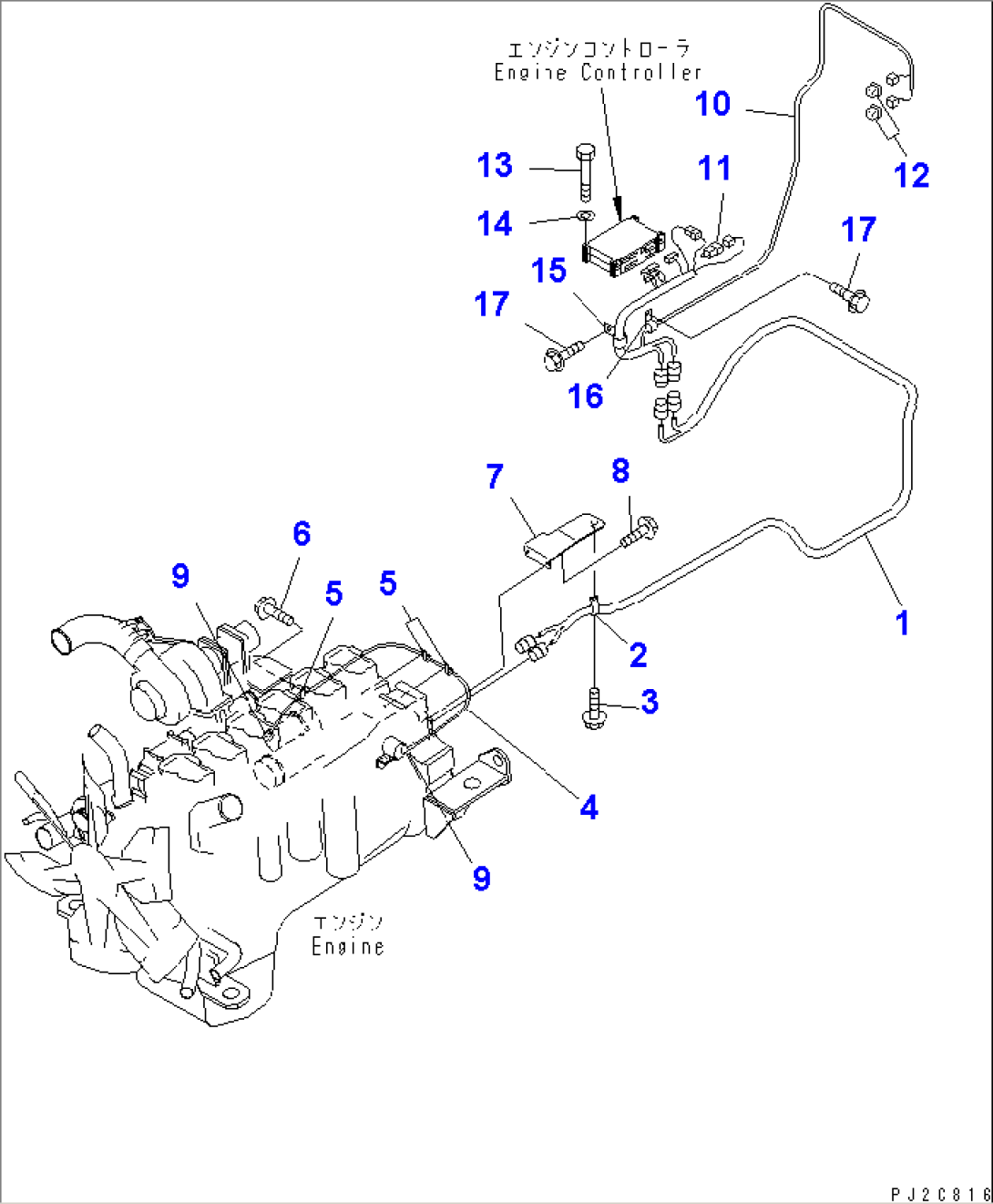

ENGINE HARNESS(#1001-1041)

Komatsu HM350-1 S/N 1001-UP · ENGINE RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-11461WIRING HARNESS,ENGINE1001-@
208036-03014CLIP1001-@
301435-01016BOLT1001-@
456B-06-14530CABLE,RIBBON HEATER1001-@
508036-00814CLIP1001-@
601435-01016BOLT1001-@
756B-06-11140BRACKET1001-@
801436-01020BOLT1001-@
908038-02027CAP1001-@
1056B-06-16441WIRING HARNESS1001-1041
1156C-06-16410CONNECTOR1001-1041
12569-06-61960RELAY1001-1041
1301010-80885BOLT1001-1041
1401643-30823WASHER1001-1041
1508036-03014CLIP1001-1041
1608036-00814CLIP1001-1041
1701435-01016BOLT1001-1041
