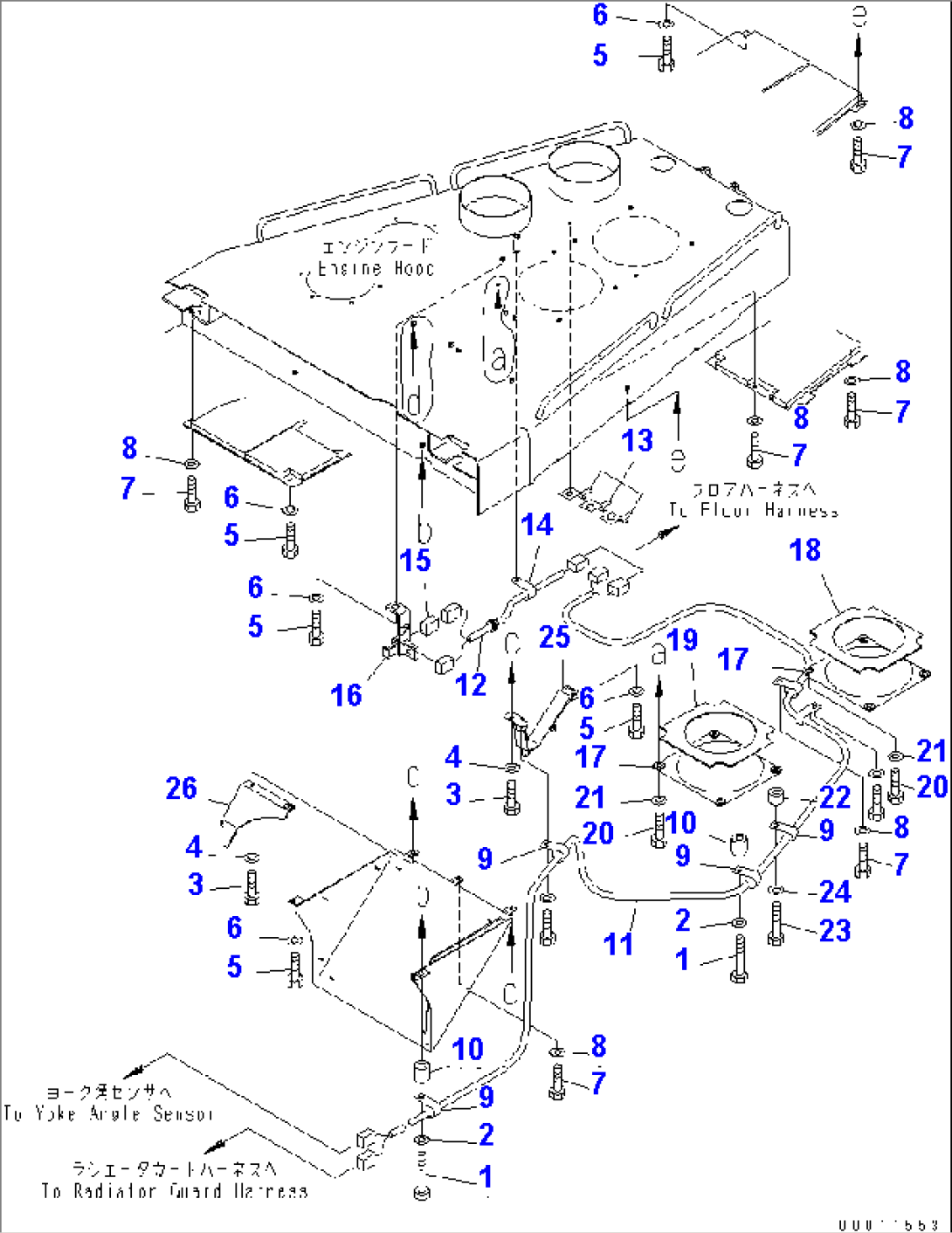

ENGINE HOOD (2/2)(#20001-20110)

Komatsu D475A-5A S/N 20001-UP (SUPER DOZER SPEC.) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101010-81255BOLT20001-20110
201643-31232WASHER20001-20110
301010-81235BOLT20001-@
401643-31232WASHER20001-@
501010-81230BOLT20001-20110
601643-31232WASHER20001-20110
701010-81225BOLT20001-20110
801643-31232WASHER20001-20110
904434-52312CLIP20001-20110
10205-30-62650COLLAR20111-@
10205-30-62650COLLAR20001-20110
11198-06-62391WIRING HARNESS20001-@
12198-06-62451WIRING HARNESS20001-@
1308193-20012CLIP20001-@
1404434-51412CLIP20001-@
1520Y-979-6191SENSOR20001-@
16198-54-72540BRACKET20001-@
17198-54-72370COVER20001-@
18198-54-72381SHEET20031-@
18198-54-72381SHEET20001-20030
19198-54-72690SHEET20031-@
2001010-81230BOLT20001-@
2101643-31232WASHER20001-@
22203-937-7890COLLAR20001-@
2301010-81250BOLT20001-@
2401643-31232WASHER20001-@
25198-54-72660BRACKET20001-@
26198-54-72670BRACKET20001-@
