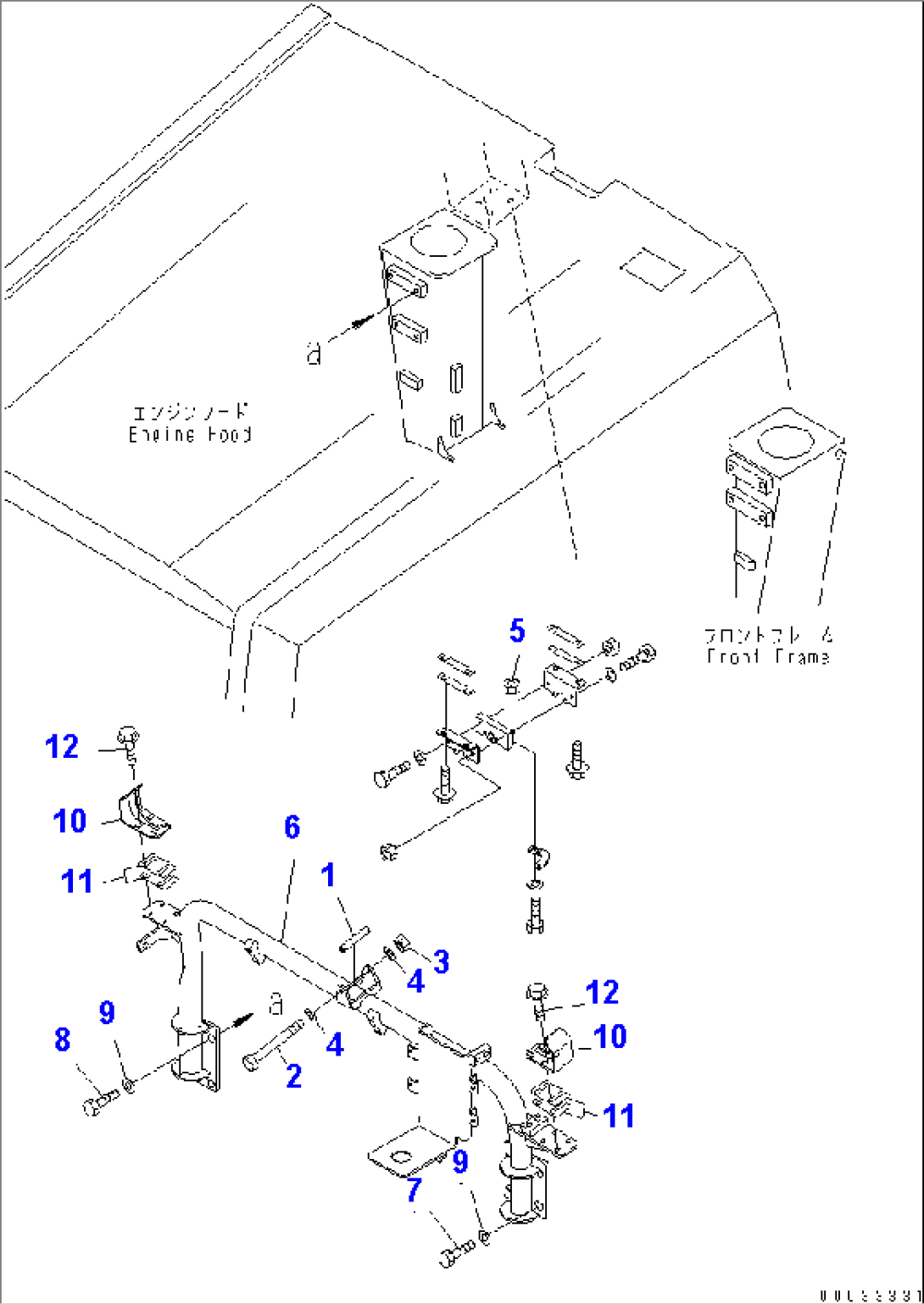

ENGINE HOOD RELATED PARTS (2/2)(#1122-)
Komatsu HM350-1 S/N 1001-UP · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-54-11521 | TUBE | 1223- | |
| 1 | 56B-54-11520 | TUBE | 1001-1222 | |
| 2 | 01011-81020 | BOLT | 1001- | |
| 3 | 01580-11008 | NUT | 1001- | |
| 4 | 01643-31032 | WASHER | 1223- | |
| 4 | 01643-31032 | WASHER | 1001-1222 | |
| 5 | 01580-10605 | NUT | 1001- | |
| 6 | 56B-54-11482 | BRACKET | 1001- | |
| 7 | 01010-81635 | BOLT | 1001- | |
| 8 | 01010-81645 | BOLT | 1001- | |
| 9 | 01643-31645 | WASHER | 1001- | |
| 10 | 56B-54-11491 | BRACKET | 1001- | |
| 11 | 56D-54-11410 | SHIM, 1.2MM | 1043- | |
| 12 | 01435-00820 | BOLT | 1001- |
