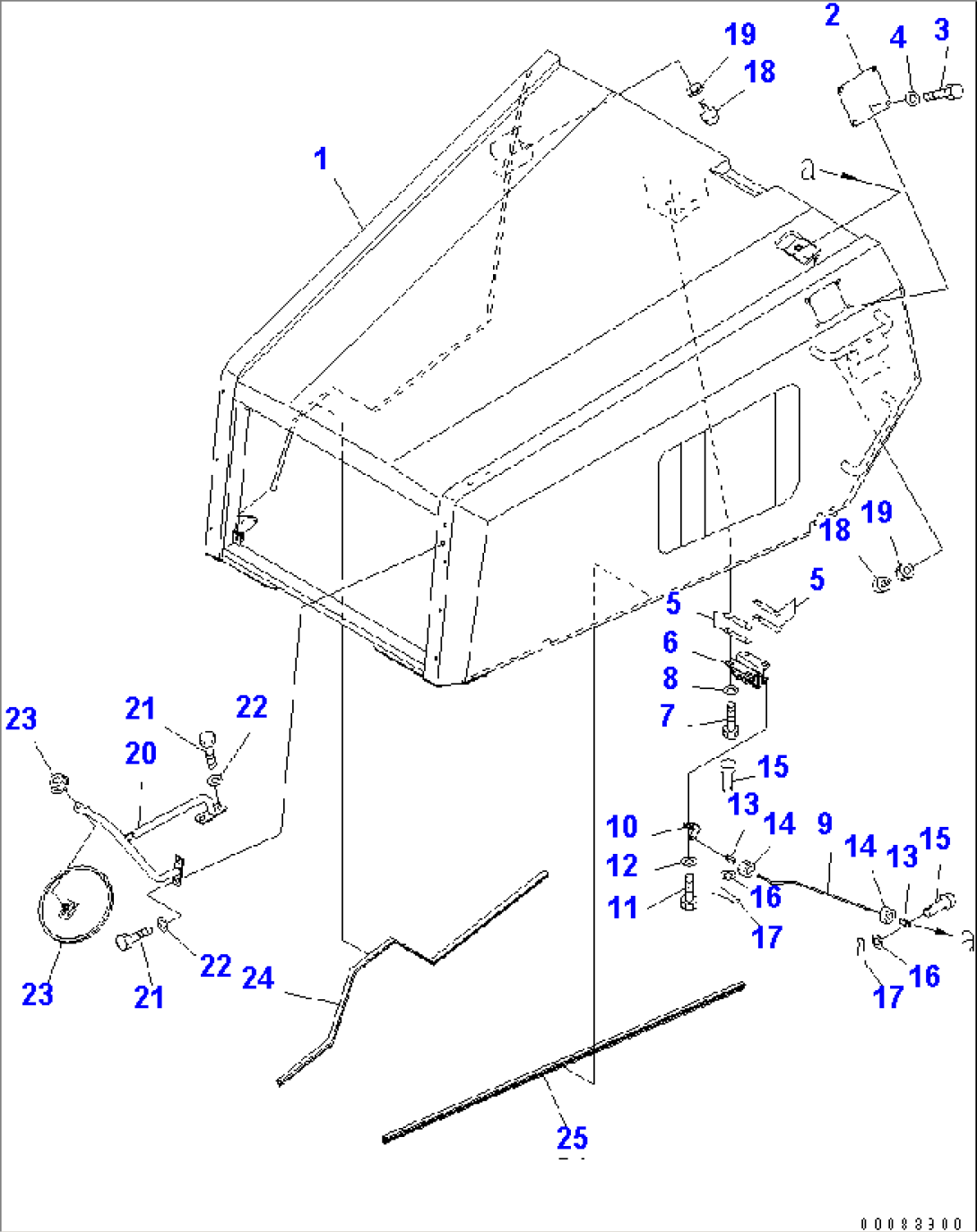

ENGINE HOOD SUB ASS'Y (COLD SPEC.)(#1626-)

Komatsu HM300-1 S/N 1001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-84-11830HOOD1626-
1421-54-11364LOCK ASS'Y WELDED1626-
256B-54-11730PLATE1626-
301010-81020BOLT1626-
401643-31032WASHER1626-
556B-54-11640SHIM, 2.3MM1626-
556B-54-11650SHIM, 4.5MM1626-
656B-54-31640LOCK ASS'Y1626-
656B-54-11541LOCK ASS'Y(1626-1628)
701010-80830BOLT1626-
801643-30823WASHER1626-
956D-54-11530ROD1626-
1056B-54-11660PLATE1626-
1101010-80616BOLT1626-
1201643-30623WASHER1626-
131B0-43-16140YOKE1626-
1401580-10806NUT1626-
1504205-10622PIN1626-
1601640-20610WASHER1626-
1704050-11615PIN,COTTER1626-
1856B-54-11720STOPPER1626-
1901580-11210NUT1626-
2056D-54-11510STAY1626-
2101010-81230BOLT1626-
2201643-31232WASHER1626-
2323S-54-36270MIRROR1626-
2456B-54-11350SEAL1626-
2556B-54-11390SEAL1626-
