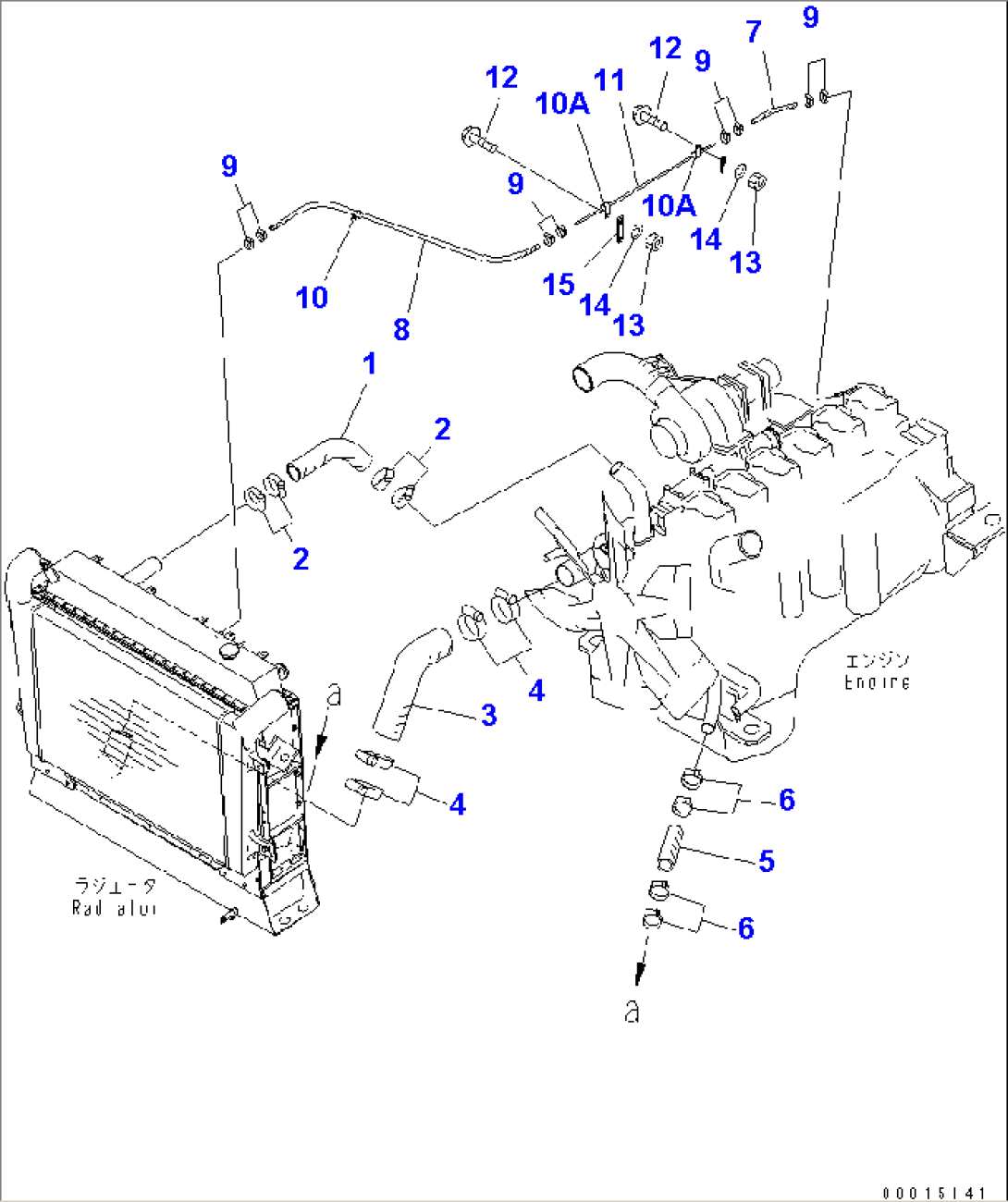

ENGINE HOSE

Komatsu HM400-1 S/N 1001-UP · ENGINE RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-03-11612HOSE1069-
56B-03-11611HOSE1001-1068
207299-00070CLAMP1069-
07289-00070CLAMP1001-1068
356B-03-11621HOSE1069-
56B-03-11620HOSE1001-1068
407299-00105CLAMP1069-
07289-00105CLAMP1001-1068
507260-24722HOSE1001-
607299-00055CLAMP1069-
07289-00055CLAMP1001-1068
709483-40302HOSE1001-
809483-40312HOSE1001-
907281-10197CLAMP1001-
1004434-51710CLIP1001-
10A04434-51010CLIP.-
1156B-03-11750TUBE1001-
1201435-01020BOLT1024-
01435-01016BOLT1001-1023
1301580-01008NUT1001-
1401643-31032WASHER1001-
1556B-03-11920PLATE1024-
567-04-41330PLATE1001-1023
