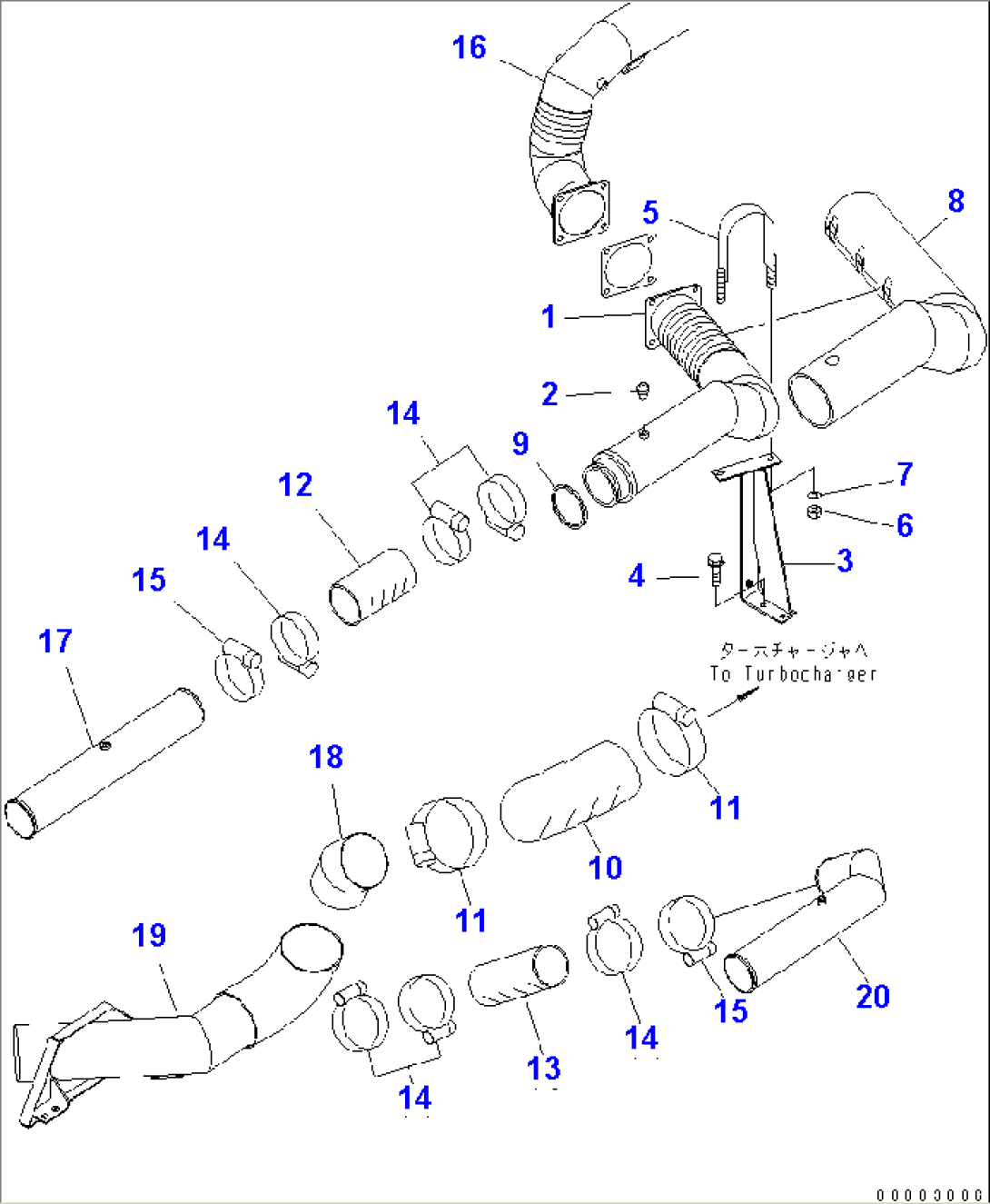

ENGINE PIPING (AIR INTAKE AND EXHAUST)
Komatsu HM350-1L S/N A10001-UP · ENGINE RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-02-11712 | TUBE | A10001- | |
| 2 | 07042-20108 | PLUG | A10001- | |
| 3 | 56B-02-11122 | BRACKET | A10001- | |
| 4 | 01435-01020 | BOLT | A10001- | |
| 5 | 56B-02-21810 | CLAMP | A10001- | |
| 6 | 01580-11008 | NUT | A10001- | |
| 7 | 01643-31032 | WASHER | A10001- | |
| 8 | 56B-02-11723 | COVER | A10001- | |
| 9 | 566-02-81160 | RING | A10001- | |
| 10 | 568-02-22240 | ELBOW | A10001- | |
| 11 | 07289-00160 | CLAMP | A10001- | |
| 12 | 566-02-6E141 | HOSE | A10001- | |
| 13 | 566-02-6E141 | HOSE | A10001- | |
| 14 | 07299-00105 | CLAMP | A10001- | |
| 15 | 07299-00105 | CLAMP | A10001- |
