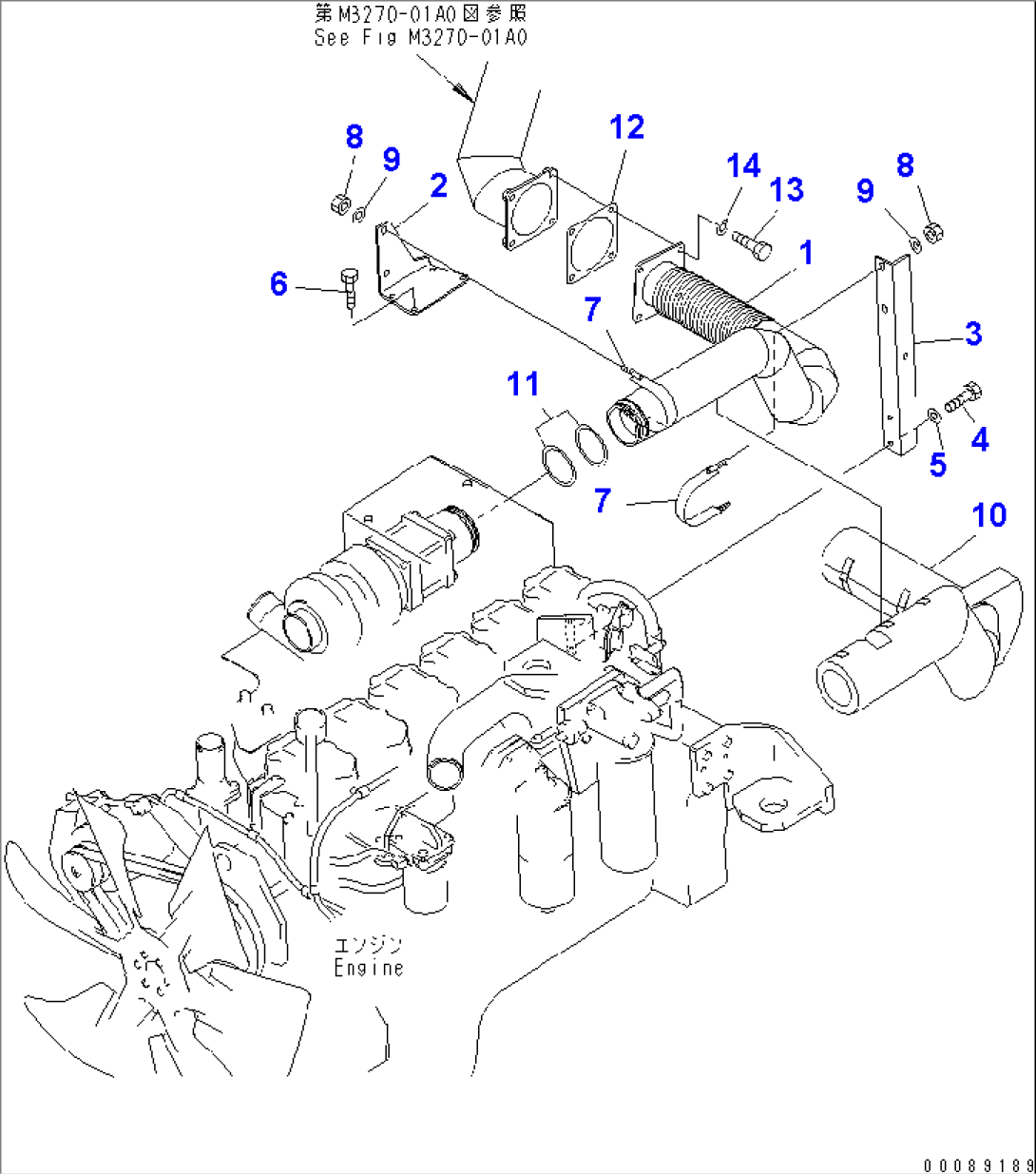

ENGINE PIPING (EXHAUST)(#2785-)
Komatsu HM300-2 S/N 2001-2784 (ECOT3) (FOR EU) · ENGINE RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56E-02-27410 | TUBE | 2785- | |
| 2 | 56D-02-21131 | BRACKET | 2001- | |
| 3 | 56D-02-21120 | BRACKET | 2001- | |
| 4 | 01010-81020 | BOLT | 2001- | |
| 5 | 01643-31032 | WASHER | 2001- | |
| 6 | 01010-E1045 | BOLT | 2001- | |
| 7 | 56D-02-11810 | CLAMP | 2001- | |
| 8 | 01580-11008 | NUT | 2001- | |
| 9 | 01643-31032 | WASHER | 2001- | |
| 10 | 56D-02-21422 | COVER | 2785- | |
| 11 | 6151-11-5280 | RING | 2001- | |
| 12 | 56B-02-11591 | GASKET | 2221- | |
| 13 | 01010-81030 | BOLT | 2221- | |
| 14 | 01643-31032 | WASHER | 2221- |
