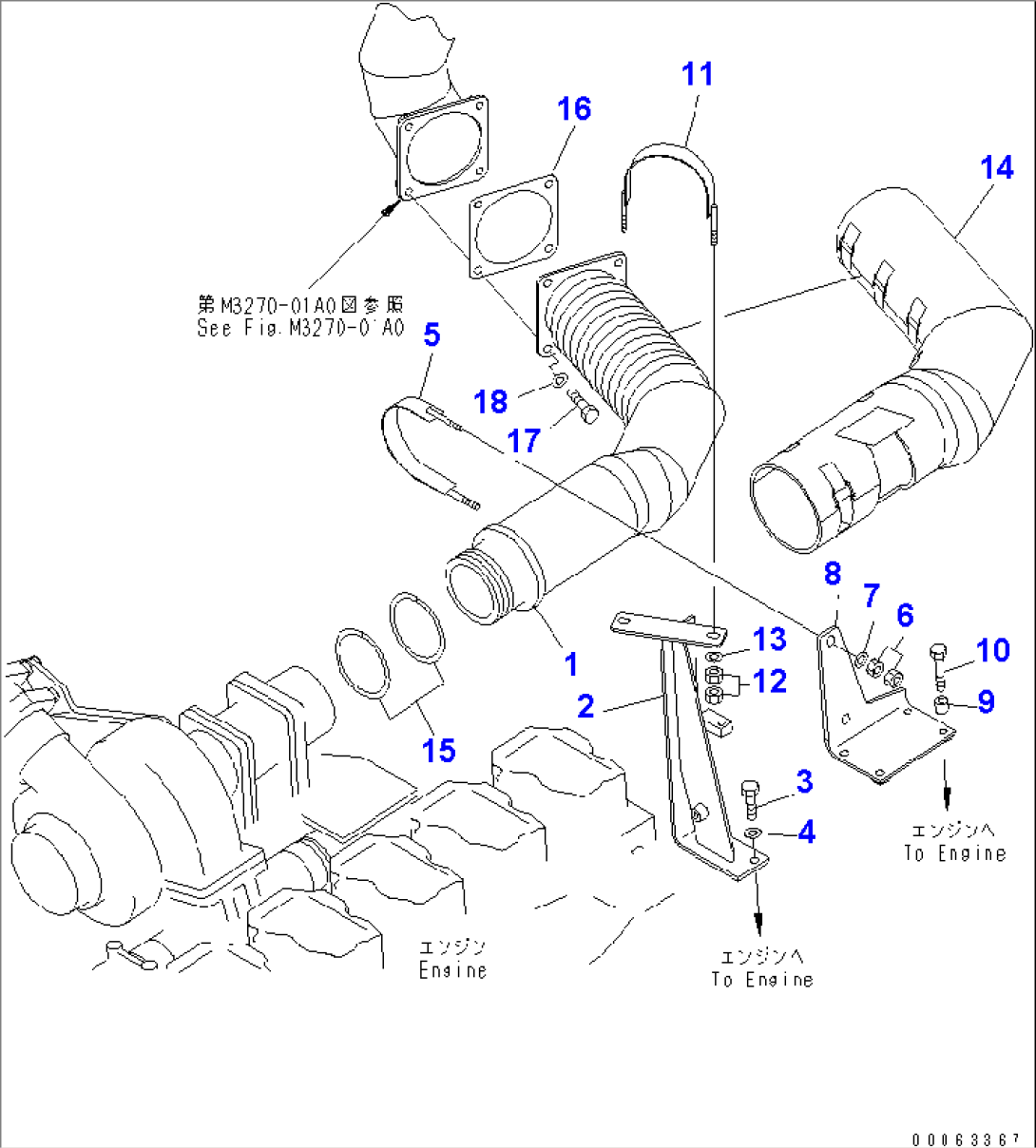

ENGINE PIPING (EXHAUST)(#7001-)
Komatsu HM400-2R S/N 7001-7078 · ENGINE RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-02-21712 | TUBE | 7001- | |
| 2 | 56B-02-21122 | BRACKET | 7001- | |
| 3 | 01010-81025 | BOLT | 7001- | |
| 4 | 01643-31032 | WASHER | 7001- | |
| 5 | 56B-02-21810 | CLAMP | 7001- | |
| 6 | 01580-11008 | NUT | 7001- | |
| 7 | 01643-31032 | WASHER | 7001- | |
| 8 | 56B-02-21791 | BRACKET | 7001- | |
| 8 | 56B-02-21790 | BRACKET | (7001-.) | |
| 9 | 56B-02-22170 | SPACER | 7001- | |
| 10 | 01010-E1040 | BOLT | 7001- | |
| 11 | 56B-02-21810 | CLAMP | 7001- | |
| 12 | 01580-11008 | NUT | 7001- | |
| 13 | 01643-31032 | WASHER | 7001- | |
| 14 | 56B-02-21723 | COVER | 7079- | |
| 14 | 56B-02-21722 | COVER | 7001-7078 | |
| 15 | 566-02-81160 | RING | 7001- | |
| 16 | 56B-02-11591 | GASKET | 7001- | |
| 17 | 01010-81030 | BOLT | 7001- | |
| 18 | 01643-31032 | WASHER | 7001- |
