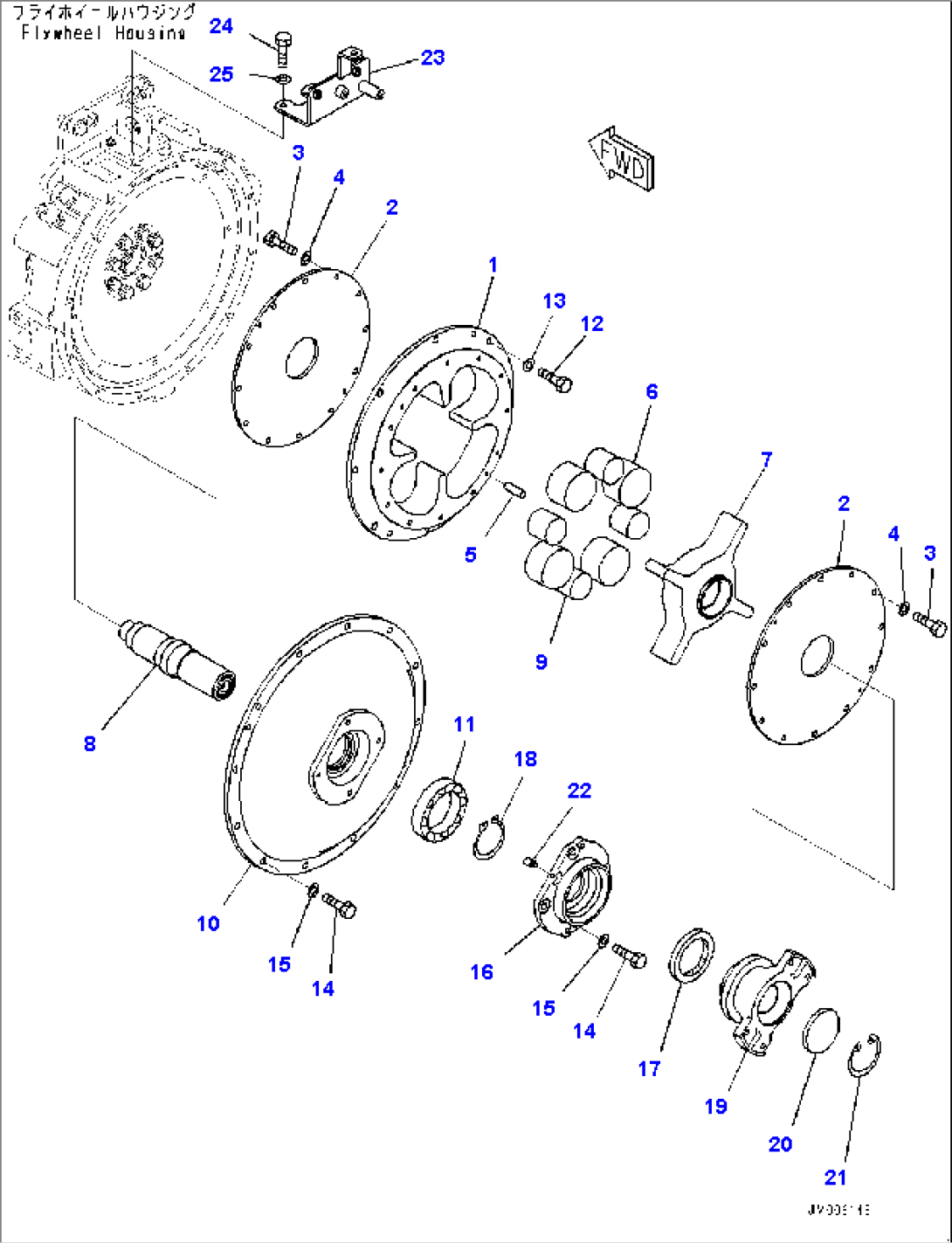

Engine Related Parts, Damper (#10001-)
Komatsu HM400-5 S/N 10001-UP · ENGINE RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 566-01-85200 | Shaft Assembly | 10001- | ||
| 1 | 566-01-82140 | Body | 10001- | |
| 2 | 566-01-22161 | Flange | 10001- | |
| 3 | 01010-61030 | Bolt | 10001- | |
| 4 | 01643-31032 | Washer | 10001- | |
| 5 | 04020-00820 | Pin, Dowel | 10001- | |
| 6 | 566-01-82180 | Rubber | 10001- | |
| 7 | 566-01-85250 | Body | 10001- | |
| 8 | 566-01-85210 | Shaft | 10001- | |
| 9 | 566-01-82190 | Rubber | 10001- | |
| 10 | 566-01-72110 | Cover | 10001- | |
| 11 | 06040-06213 | Bearing | 10001- | |
| 12 | 01010-61230 | Bolt | 10001- | |
| 13 | 01643-31232 | Washer | 10001- | |
| 14 | 01010-61235 | Bolt | 10001- | |
| 15 | 01643-31232 | Washer | 10001- | |
| 16 | 56B-01-12120 | Cover | 10001- | |
| 17 | 566-01-22912 | Seal | 10001- | |
| 18 | 04064-06525 | Ring, Snap, for Shaft Side | 10001- | |
| 18 | 566-01-85280 | Coupling Assembly | 10001- | |
| 19 | 566-01-85270 | Coupling | 10001- | |
| 20 | 569-01-62790 | Cap | 10001- | |
| 21 | 04065-09530 | Ring, Snap | 10001- | |
| 22 | 07030-01030 | Breather | 10001- | |
| 23 | 56B-61-31740 | Bracket | 10001- | |
| 24 | 01010-81035 | Bolt | 10001- | |
| 25 | 01643-31032 | Washer | 10001- |
