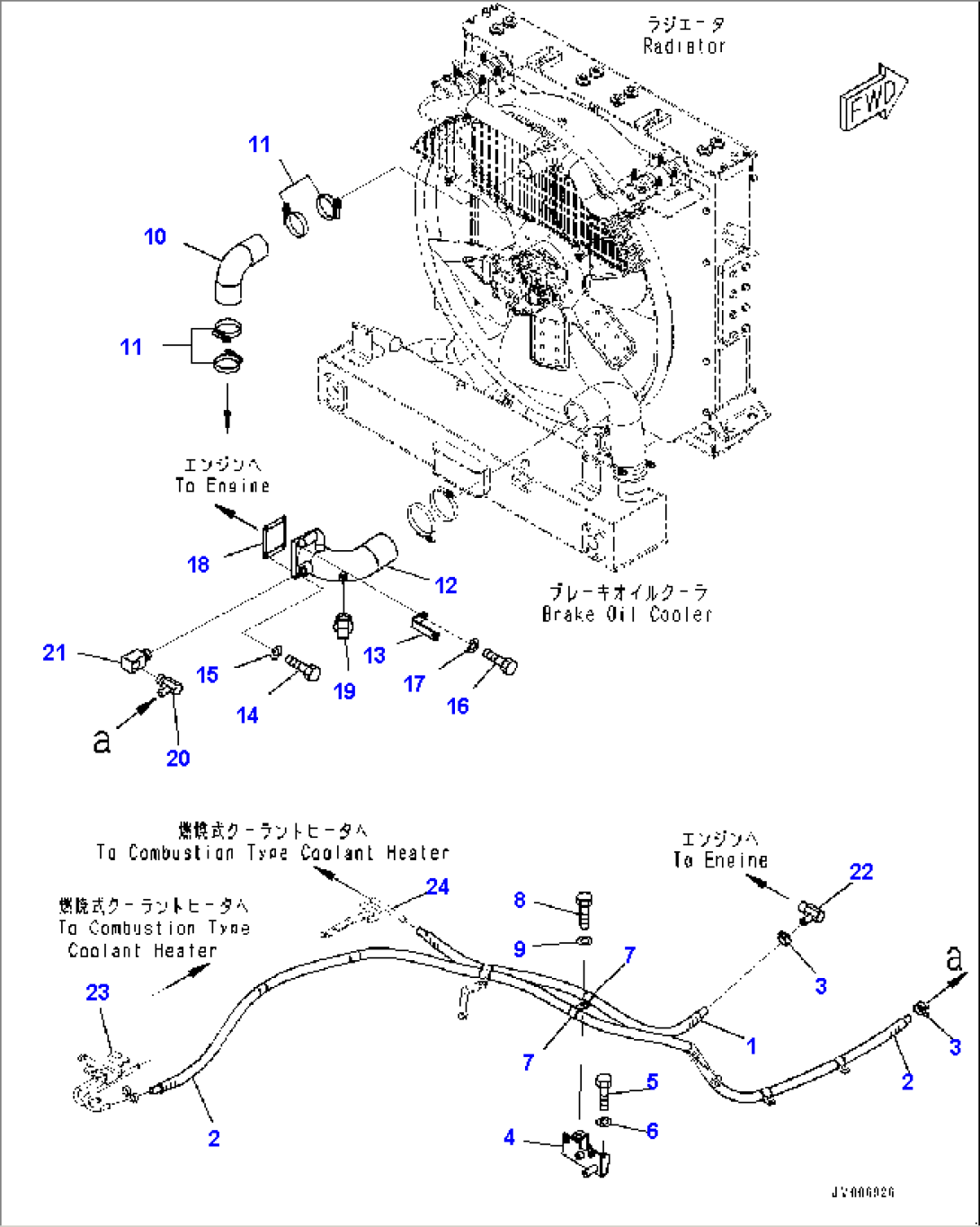

Engine Related Parts, Hose (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · ENGINE RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-84-3B340Hose5129-
256B-07-3A160Hose5129-
309479-12400Clip5129-
456B-61-31740Bracket5129-
501010-81035Bolt5129-
601643-31032Washer5129-
76150-51-9490Clip5129-
801010-81025Bolt5129-
901643-31032Washer5129-
1056B-03-3A610Hose5129-
1107299-00070Clamp5129-
1256B-03-21580Connector5129-
13427-43-29250Bracket5129-
1401010-81035Bolt5129-
1501643-31032Washer5129-
1601010-81040Bolt5129-
1701643-31032Washer5129-
186212-61-6821Gasket5129-
1907042-70108Plug5129-
20567-07-15222Elbow5129-
21561-07-45120Elbow5129-
22567-07-15222Elbow5129-
2356B-07-52470Tube-
2456B-84-3B390Bracket-
