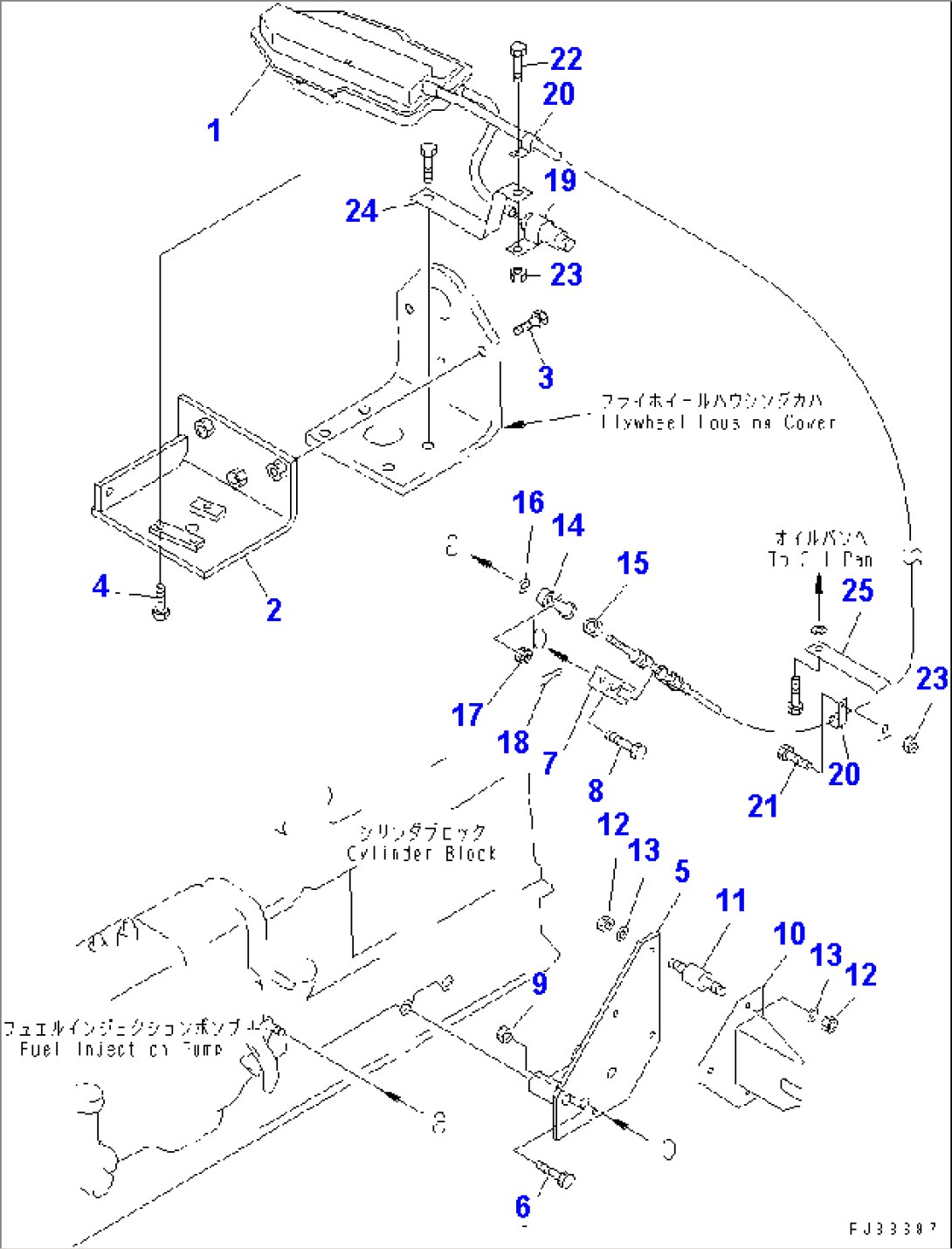

ENGINE STOP MOTOR AND MOUNTING(#23333-)

Komatsu S6D125-1Z S/N 21431-UP · FUEL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1600-815-6650MOTOR ASS'Y,ENGINE STOP23333-
26151-81-7710BRACKET23333-
301010-51030BOLT23333-
401010-50625BOLT23333-
56151-81-7720BRACKET23333-
601010-51070BOLT23333-
76151-71-8730BRACKET23333-
801010-30820BOLT23333-
901580-10806NUT23333-
106151-81-7730BRACKET23333-
11424-43-11240CUSHION23333-
1201580-10605NUT23333-
13424-43-11250WASHER23333-
1404250-40639END,ROD23333-
1501580-10605NUT23333-
1604254-00623SPACER23333-
1701590-10607NUT23333-
1804050-11212PIN,COTTER23333-
1908036-02514CLIP23333-
20600-050-2160CLAMP23333-
2101010-51016BOLT23333-
2201010-51020BOLT23333-
2301580-11008NUT23333-
246151-81-7740BRACKET23333-
256134-65-8580STAY23333-
