ENGINE UNDER GUARD

Komatsu HM400-1L S/N A10001-UP · GUARD

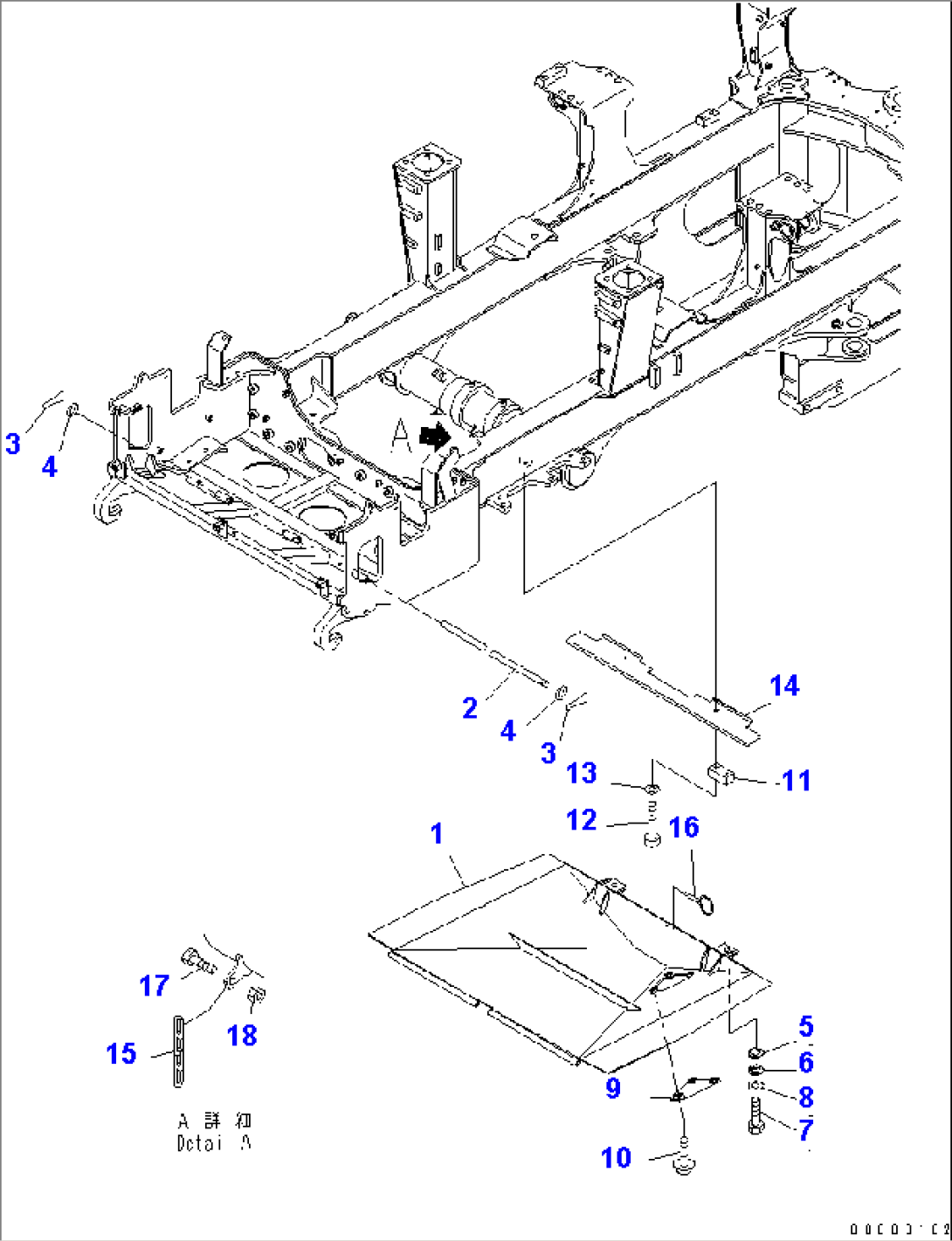

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-18510GUARD,(REINFORCED)A10001-
256B-54-18131SHAFT,HINGEA10001-
304050-14028PIN,COTTERA10001-
401640-21323WASHERA10001-
556B-54-18140RUBBERA10001-
6415-46-11370SPACERA10001-
701010-81235BOLTA10001-
801643-31232WASHERA10001-
956B-54-18520COVERA10001-
1001435-01020BOLTA10001-
1156B-54-18530BRACKETA10001-
1201010-81265BOLTA10001-
1301643-31232WASHERA10001-
1456B-54-18541COVERA10001-
1509245-14821CHAINA10001-
16421-46-12740PIN,LINCHA10001-
1701010-81016BOLTA10001-
1801580-11008NUTA10001-
