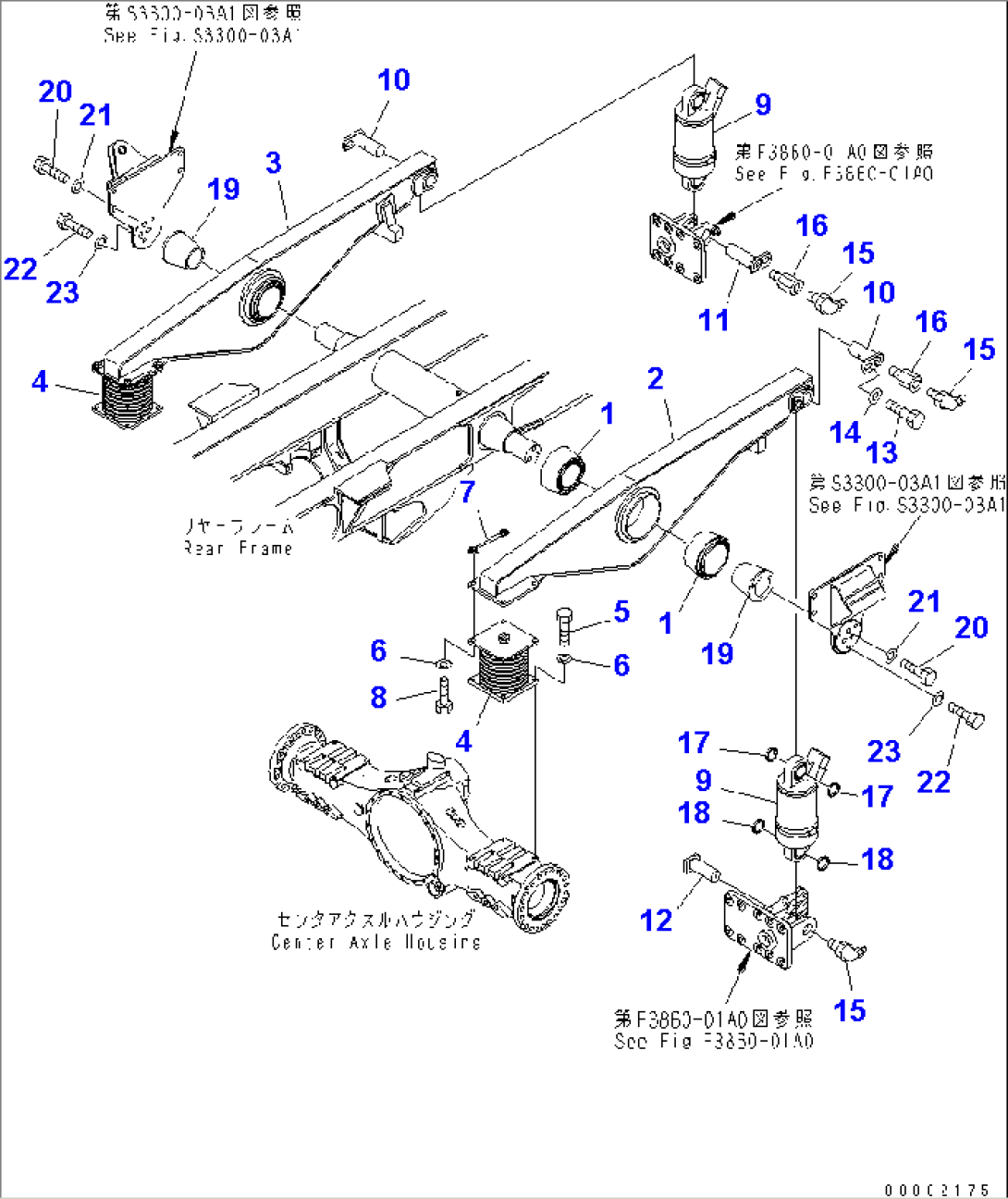

EQUALIZER BAR AND MOUNTING PARTS (FOR TAIL GATE)

Komatsu HM300-1 S/N 1001-UP · RIM AND TIRE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-50-12320BEARING1001-
256D-50-12124BAR,EQUALIZER, L.H.1001-
356D-50-12131BAR,EQUALIZER, R.H.1001-
456D-50-12312SPRING1001-
501010-81650BOLT1001-
601643-31645WASHER1001-
756D-50-12182BRACKET1001-
801010-81655BOLT1001-
956D-50-14000CYLINDER ASS'Y,SUSPENSION, REAR1001-
1056B-50-11211PIN1001-
1156D-50-12530PIN1001-
1256D-50-12540PIN1001-
1301010-81425BOLT1001-
14569-40-61710WASHER1001-
1507020-00900FITTING,GREASE1001-
16562-95-13150NIPPLE1001-
1756B-50-11240SPACER1001-
1856B-50-11240SPACER1001-
1956B-50-12160SHAFT1001-
2001010-82455BOLT1001-
2101643-32460WASHER1001-
2201010-81440BOLT1001-
2301643-31445WASHER1001-
