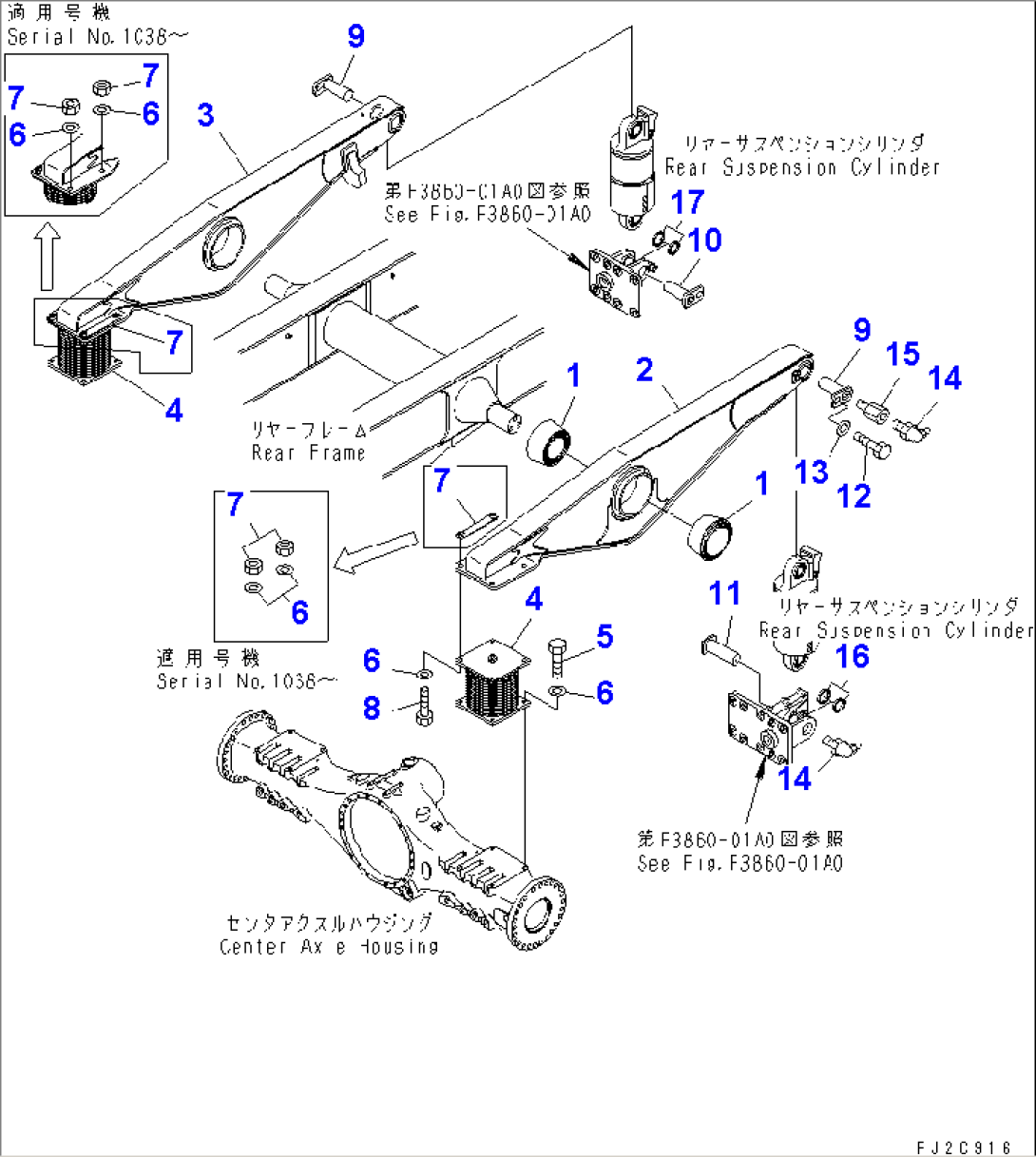

EQUALIZER BAR AND RELATED PARTS

Komatsu HM350-1 S/N 1001-UP · RIM AND TIRE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-50-12320BEARING1001-
256C-50-12520BAR,EQUALIZER, L.H.1001-
356C-50-12530BAR,EQUALIZER, R.H.1001-
456B-50-12314SPRING1083-
56B-50-12313SPRING1073-1082
56B-50-12312SPRING1001-1072
501010-81650BOLT1001-
601643-31645WASHER1038-
01643-31645WASHER1001-1037
701580-11613NUT1038-
56B-50-12180PLATE1001-1037
801010-81660BOLT1073-
01010-81655BOLT1001-1072
956B-50-11211PIN1001-
1056B-50-11211PIN1001-
1156C-50-12570PIN1001-
1201010-81425BOLT1001-
13569-40-61710WASHER1001-
1407020-00900FITTING,GREASE1001-
15562-95-13150NIPPLE1001-
1656B-50-11240SPACER1001-
1756B-50-11240SPACER1001-
