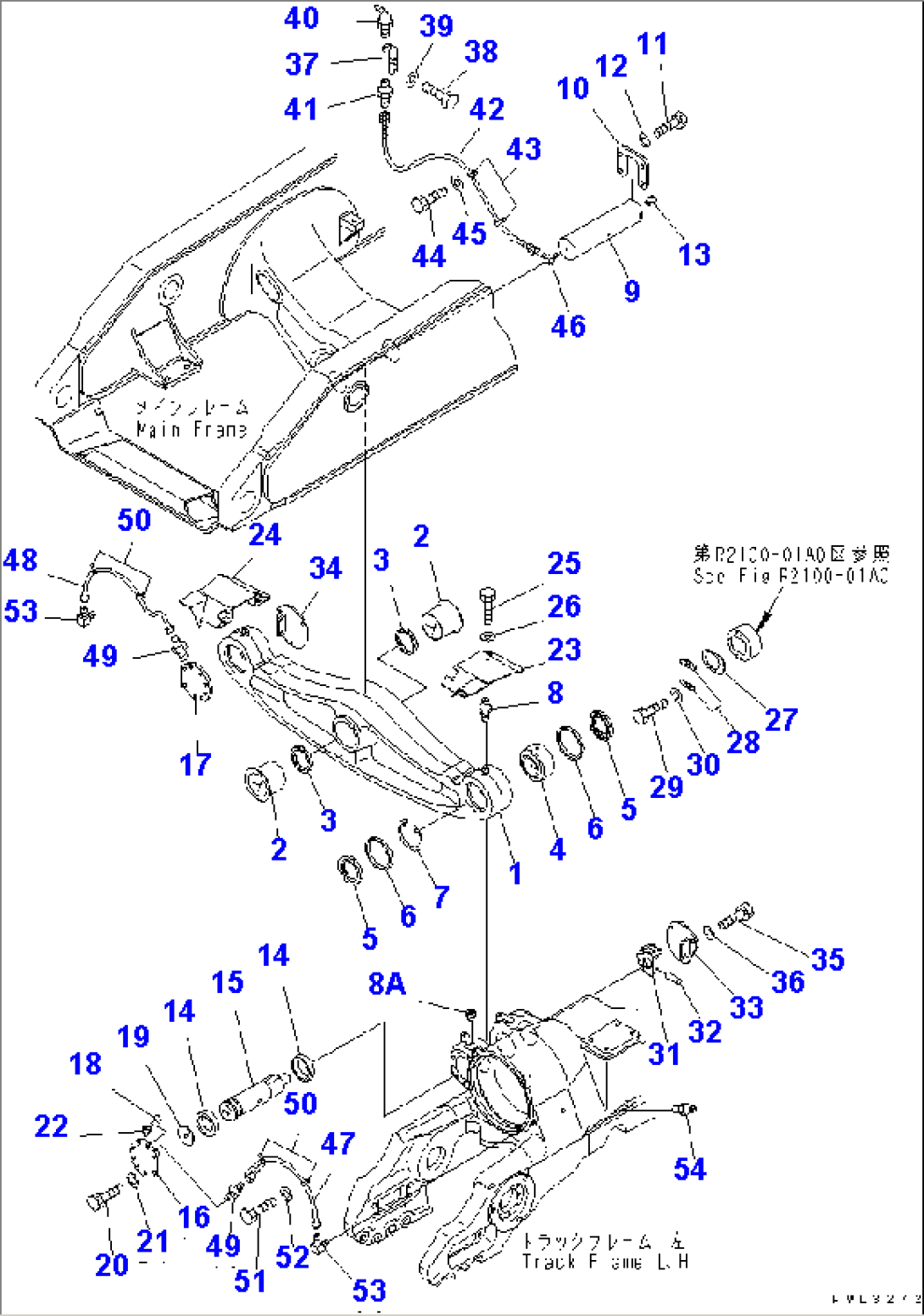

EQUALIZER BAR (WITH QUICK CHARGE)

Komatsu D475A-3 S/N 10601-UP (SUPER RIPPER SPEC.) · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
198-50-00110EQUALIZER BAR ASS'Y10601-
1198-50-51111BAR10601-
2198-50-51131BUSHING10601-
3198-50-11171SEAL,DUST10601-
4198-50-51161Втулка10601-
5198-50-51170SEAL10601-
6198-50-51380RING10601-
704071-00200RING,SNAP10601-
807020-00000FITTING,GREASE10601-
8A07043-70108PLUG10601-
9198-50-51120PIN10601-
10198-50-42540LOCK10601-
1101010-82455BOLT10601-
1201643-32460WASHER10601-
1307049-03645PLUG10601-
14198-50-51180BUSHING10601-
15198-50-51150SHAFT10601-
16198-50-51360COVER,L.H.10601-
17198-50-51370COVER,R.H.10601-
1807000-02020O-RING10601-
19198-50-51350SEAL10601-
2001010-82055BOLT10601-
2101643-32060WASHER10601-
2207043-70108PLUG10601-
23198-50-51312COVER,L.H.10601-
24198-50-51322COVER,R.H.10601-
2501010-81630BOLT10601-
2601643-31645WASHER10601-
27198-50-51280COVER10601-
28195-50-41290PLATE10601-
2901010-80825BOLT10601-
3001602-20825WASHER10601-
31198-50-51240STOPPER10601-
3204022-12045PIN,DOWEL10601-
33198-50-51261COVER,L.H.10601-
34198-50-51271COVER,R.H.10601-
3501010-82045BOLT10601-
3601643-32060WASHER10601-
37198-50-51210BRACKET10601-
3801010-81225BOLT10601-
3901643-31232WASHER10601-
4007020-00675FITTING,GREASE10601-
41203-62-21740NIPPLE10601-
42175-54-35330HOSE10601-
43198-904-4280CLIP10601-
4401010-81016BOLT10601-
4501643-31032WASHER10601-
46202-62-21430ELBOW10601-
47198-50-51331TUBE,L.H.10601-
48198-50-51341TUBE,R.H.10601-
4907213-50710CONNECTOR10601-
50566-16-11970CLIP10601-
5101010-81020BOLT10601-
5201643-31032WASHER10601-
5320D-68-11780ELBOW10601-
5407020-00000FITTING,GREASE10601-
