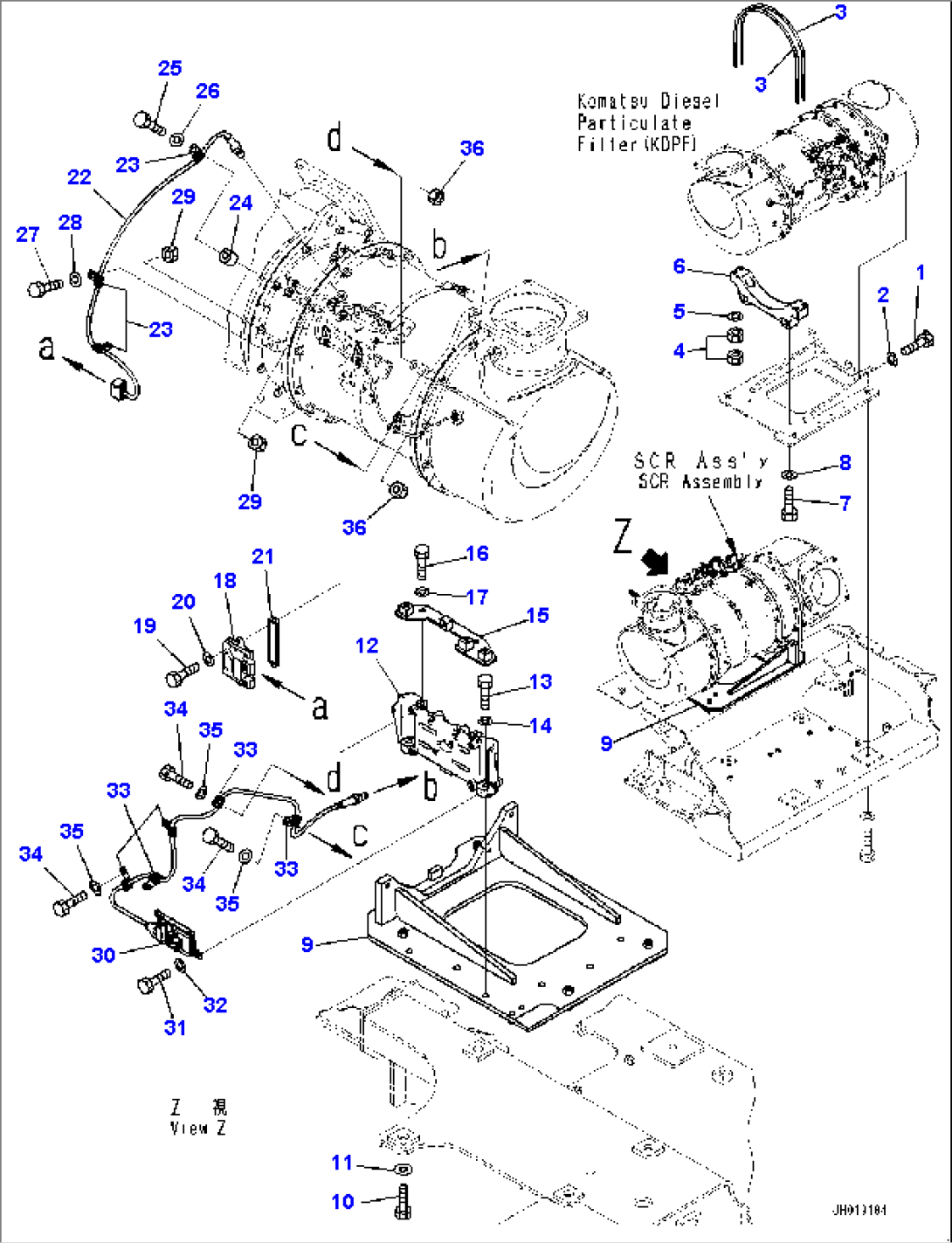

Exhaust Pipe, SCR Assembly (2/2) (#80001-)
Komatsu PC650LC-11 S/N 80001-UP · ENGINE RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 6547-01-0040 | SCR Assembly | 80001- | ||
| 1 | 6547-81-1010 | Bracket | 80001- | |
| 2 | 6527-91-1010 | Band | 80001- | |
| 3 | 600-816-2410 | Sensor, Temperature | 80001- | |
| 4 | 01435-00625 | Bolt | 80001- | |
| 5 | 6536-91-1080 | Bracket | 80001- | |
| 6 | 01435-01016 | Bolt | 80001- | |
| 7 | 6530-91-1010 | Clip | 80001- | |
| 8 | 01435-01020 | Bolt | 80001- | |
| 9 | 01584-01008 | Nut | 80001- | |
| 10 | 6530-91-1010 | Clip | 80001- | |
| 11 | 01435-01020 | Bolt | 80001- | |
| 12 | 01584-01008 | Nut | 80001- | |
| 13 | 6530-91-1010 | Clip | 80001- | |
| 14 | 01435-01020 | Bolt | 80001- | |
| 15 | 01584-01008 | Nut | 80001- | |
| 16 | 6530-91-1010 | Clip | 80001- | |
| 17 | 01435-01020 | Bolt | 80001- | |
| 18 | 01584-01008 | Nut | 80001- | |
| 19 | 6530-91-1010 | Clip | 80001- | |
| 20 | 01435-01030 | Bolt | 80001- | |
| 21 | 6526-91-1060 | Spacer | 80001- | |
| 22 | 6530-91-1010 | Clip | 80001- | |
| 23 | 01435-01030 | Bolt | 80001- | |
| 24 | 6526-91-1060 | Spacer | 80001- |
