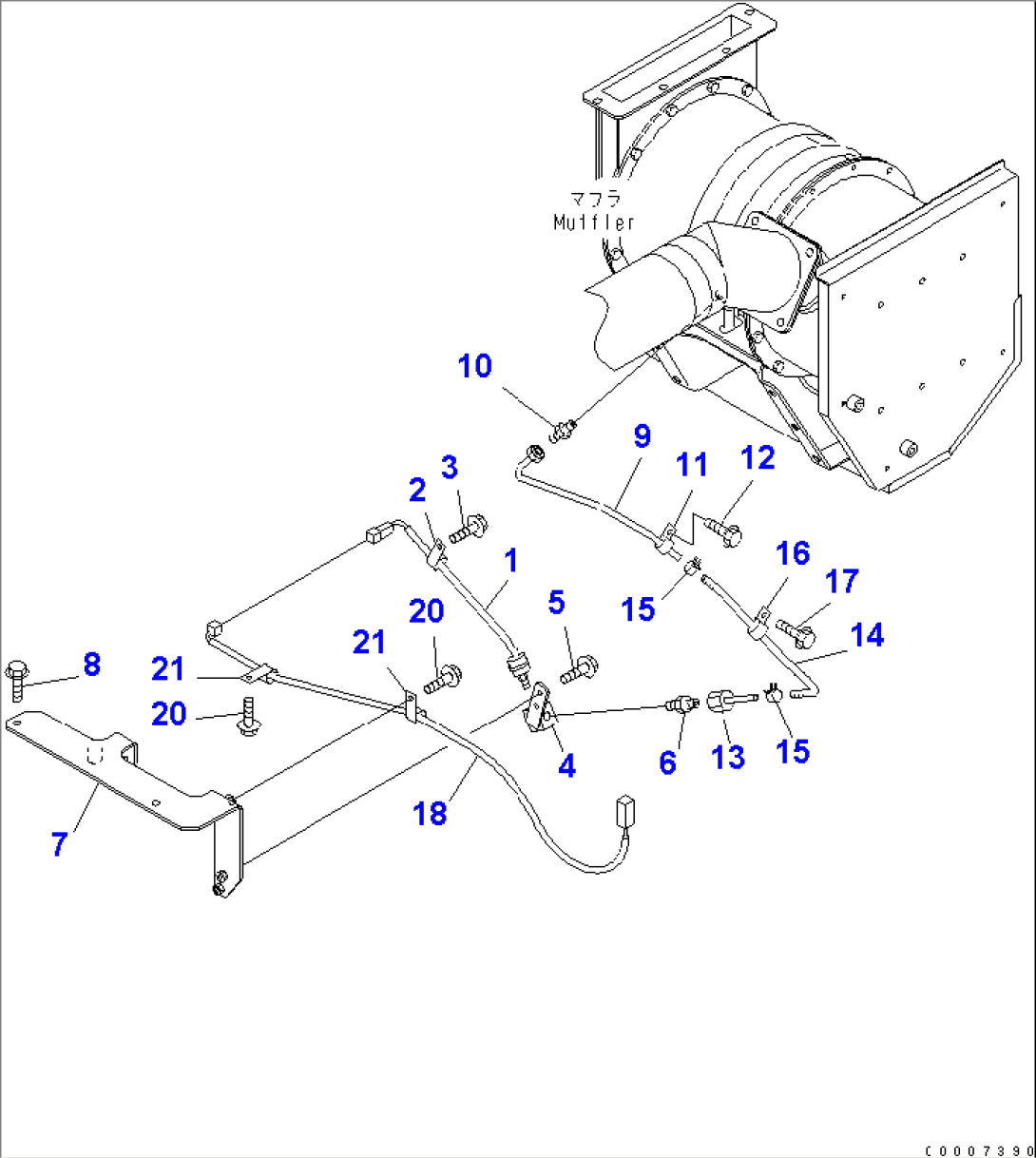

EXHAUST PIPING (SHUTTER PLATE)
Komatsu HM300TN-1 S/N 1001-UP · MAIN FRAME AND RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 6738-11-5980 | SENSOR,PRESSURE | 1001- | |
| 2 | 04434-51510 | CLIP | 1001- | |
| 3 | 01435-01016 | BOLT | 1001- | |
| 4 | 56D-80-11170 | JOINT | 1001- | |
| 5 | 01435-01016 | BOLT | 1001- | |
| 6 | 600-181-0320 | ADAPTER | 1001- | |
| 7 | 56D-80-11180 | BRACKET | 1001- | |
| 8 | 01435-01025 | BOLT | 1001- | |
| 9 | 56D-80-11190 | TUBE | 1001- | |
| 10 | 07213-80710 | UNION | 1001- | |
| 11 | 04434-50610 | CLIP | 1001- | |
| 12 | 01435-01016 | BOLT | 1001- | |
| 13 | 6156-11-5980 | TUBE | 1001- | |
| 14 | 6138-12-5580 | HOSE | 1001- | |
| 15 | 07285-00110 | CLIP | 1001- | |
| 16 | 04434-51210 | CLIP | 1001- | |
| 17 | 01435-01016 | BOLT | 1001- | |
| 18 | 56D-80-11230 | WIRING HARNESS | 1001- | |
| 20 | 01435-01016 | BOLT | 1001- | |
| 21 | 04434-51010 | CLIP | 1001- |
