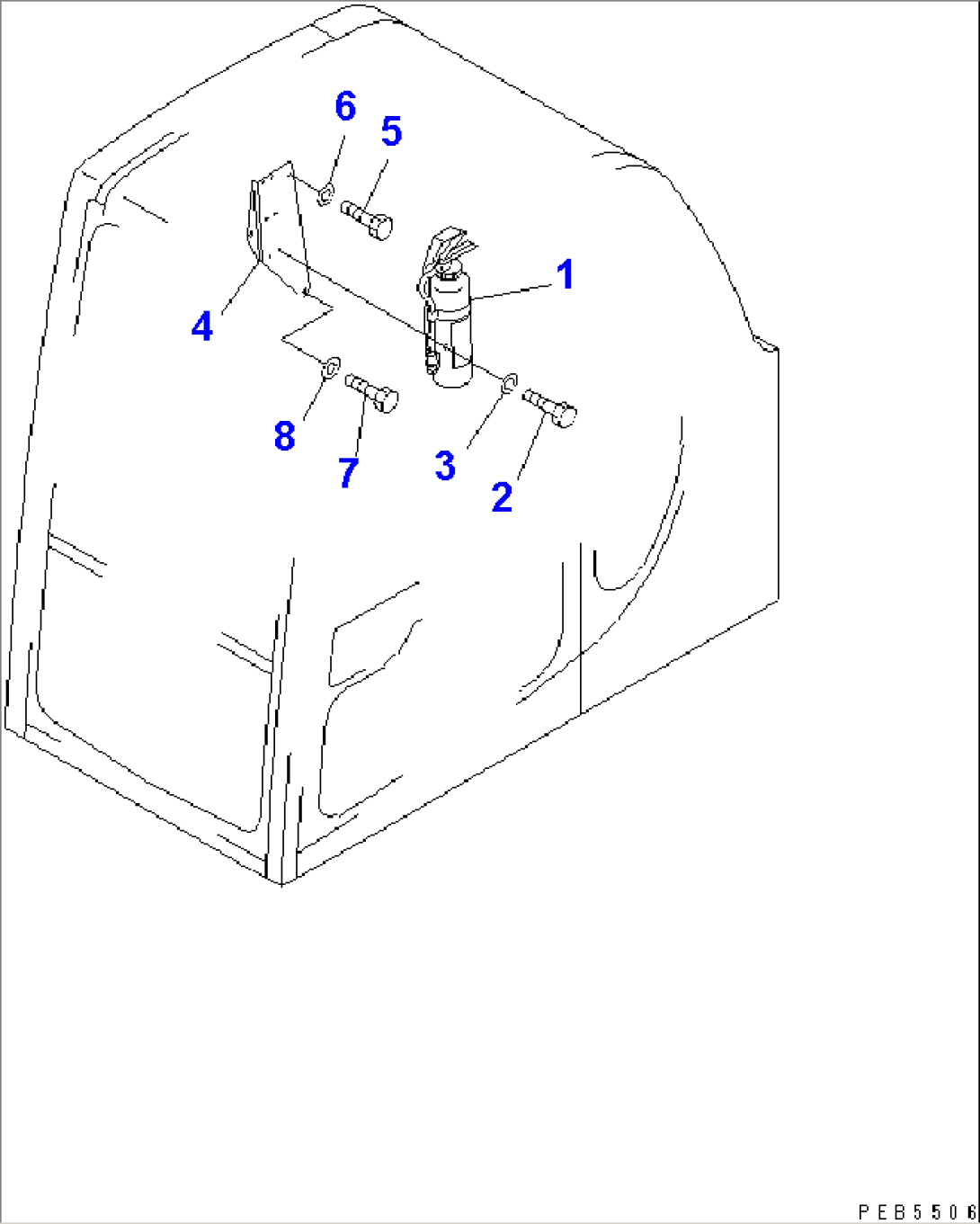

EXTINGUISHER (ENGLISH)(#32343-)

Komatsu PC400-6Z S/N 30001-UP (EXCEL SPEC.) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
109495-40010EXTINGUISHER30202-
201010-80620BOLT30202-
301602-20619WASHER30202-
4201-54-75430BRACKET32343-
501010-80612BOLT30202-
601643-30623WASHER30202-
701010-81014BOLT32343-
801643-31032WASHER30202-
