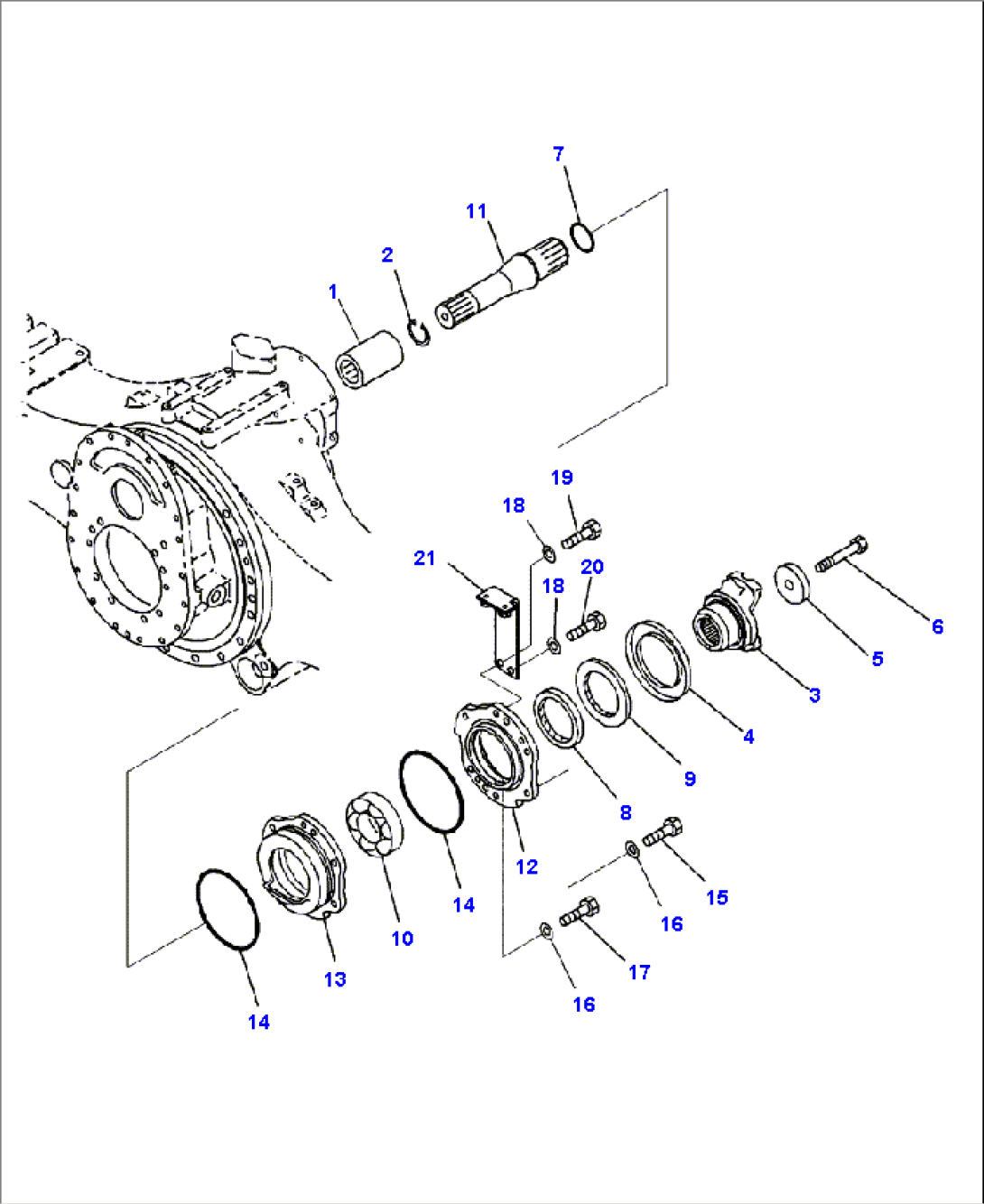

F3450-04A0 CENTER AXLE TRANSFER (2/2)
Komatsu HM300-2 S/N A11001-UP · POWER TRAIN AND FINAL DRIVE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56D-23-16660 | COUPLING | A11001-- | |
| 2 | 04065-04718 | RING | A11001-- | |
| 3 | 56D-23-16421 | COUPLING | A11001-- | |
| 4 | 714-07-14120 | DEFLECTOR | A11001-- | |
| 5 | 423-22-21240 | WASHER | A11001-- | |
| 6 | 01011-62020 | BOLT | A11001-- | |
| 7 | 07000-15050 | O-RING | A11001-- | |
| 8 | 07012-50090 | SEAL, OIL | A11001-- | |
| 9 | 56B-22-11760 | SEAL | A11001-- | |
| 10 | 06340-06312 | BEARING | A11001-- | |
| 11 | 56D-23-16670 | SHAFT | A11001-- | |
| 12 | 56D-23-16691 | COVER | A11001-- | |
| 13 | 56D-23-16681 | CAGE | A11001-- | |
| 14 | 07000-15160 | O-RING | A11001-- | |
| 15 | 01010-E1250 | BOLT | A11001-- | |
| 16 | 01643-51232 | WASHER | A11001-- | |
| 17 | 01010-E1230 | BOLT | A11001-- | |
| 18 | 01643-51232 | WASHER | A11001-- | |
| 19 | 01010-E1255 | BOLT | A11001-- | |
| 20 | 01010-E1235 | BOLT | A11001-- | |
| 21 | 56D-23-22630 | BRACKET | A11001-- |
