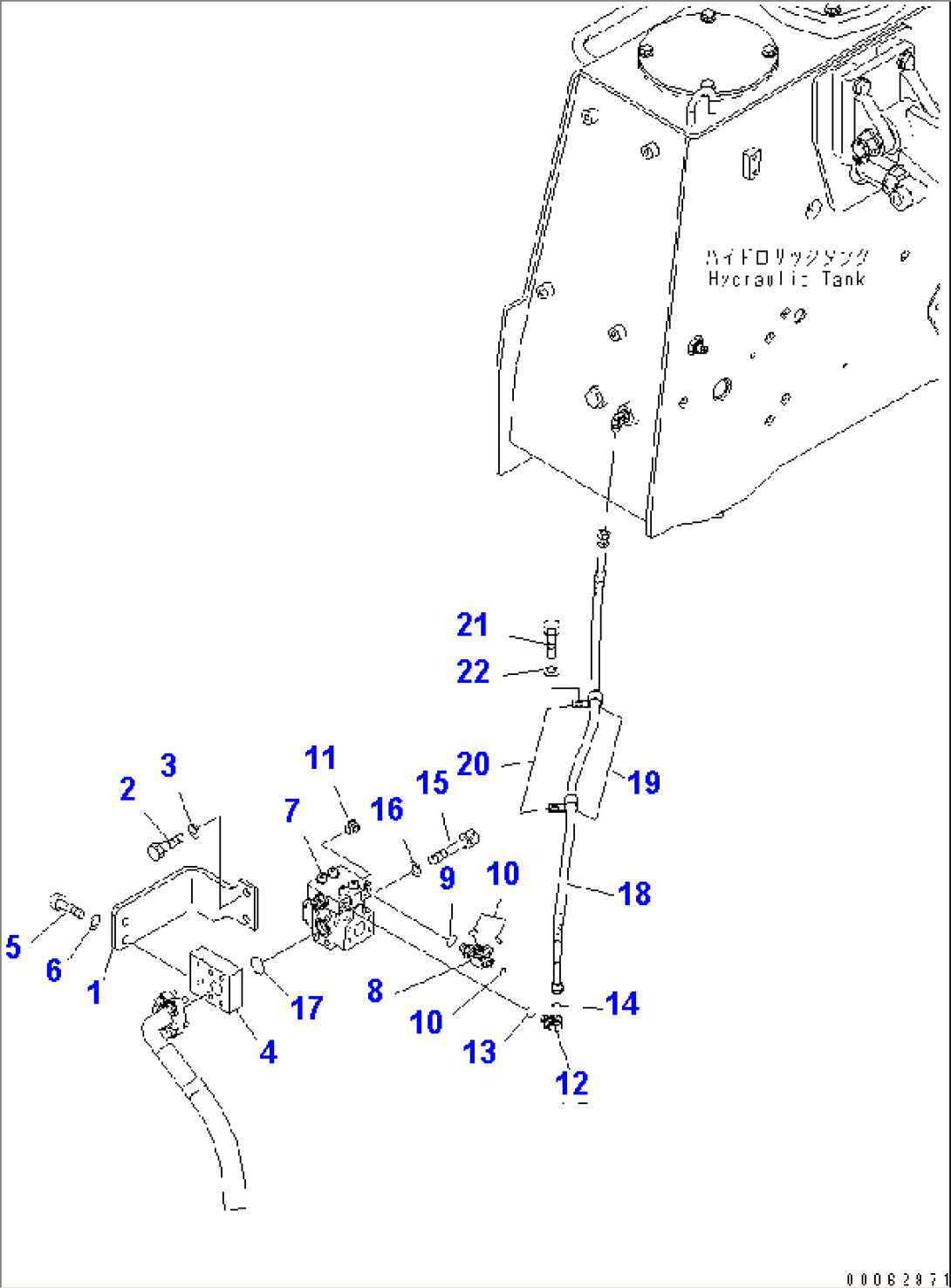

FAN DRIVE LINE (PILOT VALVE)

Komatsu D375A-5 S/N 55001-UP (W/O EGR) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-03-63511BRACKET55001-
201010-81230BOLT55001-
301643-31232WASHER55001-
4195-03-64460PLATE55001-
501010-81230BOLT55001-
601643-31232WASHER55001-
7702-21-09250VALVE ASS'Y55001-
8195-03-63530ELBOW55001-
907002-11423O-RING55001-
1002896-11009O-RING55001-
1102789-10315PLUG55001-
1202782-10210ELBOW55001-
1307002-11423O-RING55001-
1402896-11008O-RING55001-
1501252-71085BOLT55001-
1601643-51032WASHER55001-
1707000-13032O-RING55001-
1802763-00210HOSE55001-
1907095-20211CUSHION55001-
2004434-51712CLIP55001-
2101010-81220BOLT55001-
2201643-31232WASHER55001-
