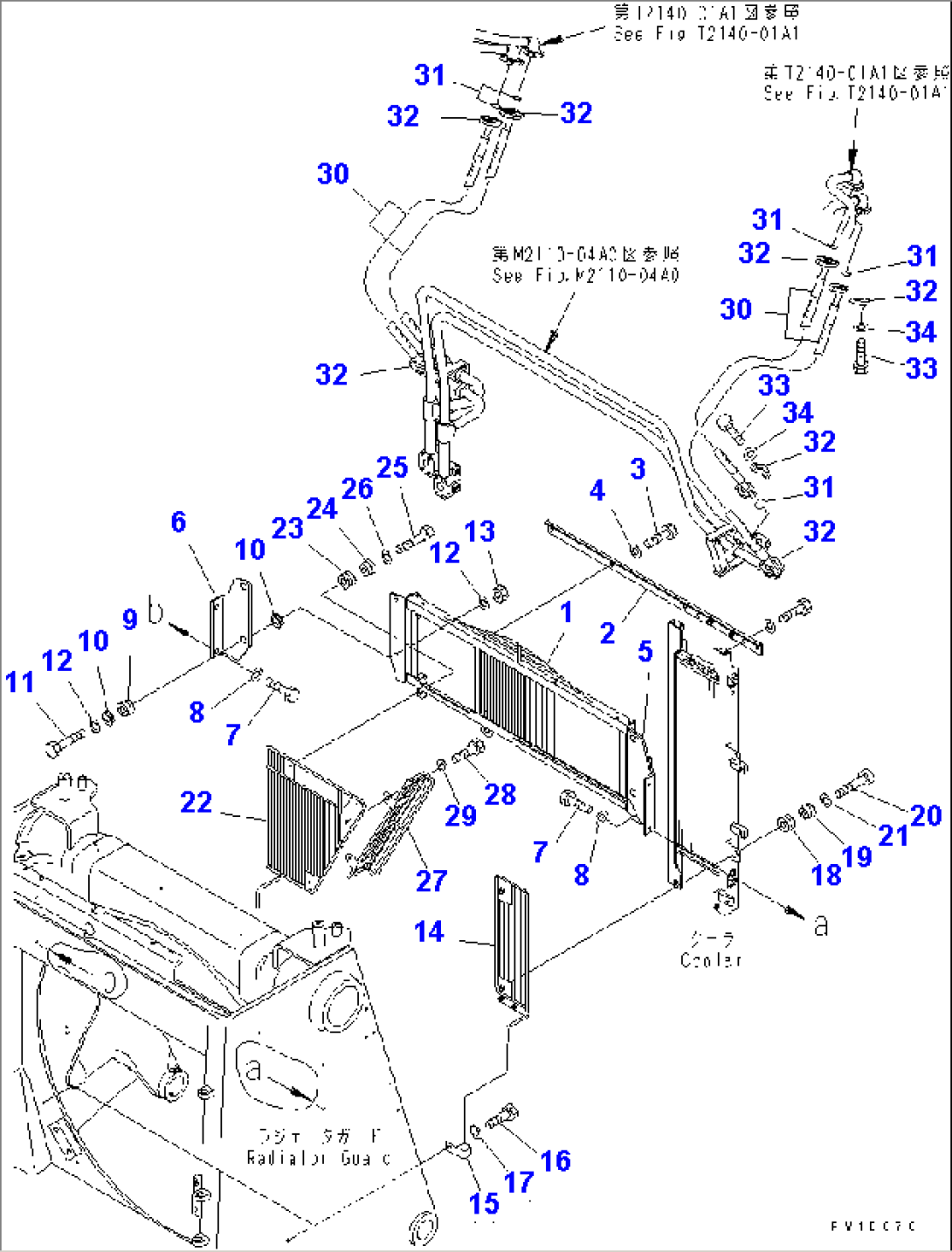

FAN GUARD

Komatsu D375A-5 S/N 18001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-03-61111BRACKET18001-
2195-03-61191PLATE18001-
301010-81230BOLT18001-
401643-31232WASHER18001-
5195-03-61391BRACKET,L.H.18001-
6195-03-61411BRACKET,R.H.18001-
701010-81230BOLT18001-
801643-31232WASHER18001-
9195-03-41380CUSHION18001-
10178-60-12250COLLAR18001-
1101010-81060BOLT18001-
1201643-31032WASHER18001-
1301580-11008NUT18001-
14195-03-61481NET18001-
15195-03-41530CLAMP ASS'Y18001-
1601010-81225BOLT18001-
1701643-31232WASHER18001-
18175-03-42140RUBBER18001-
19203-54-14330COLLAR18001-
2001010-81235BOLT18001-
2101643-31232WASHER18001-
22195-03-61490NET18001-
23175-03-42140RUBBER18001-
24203-54-14330COLLAR18001-
2501010-81235BOLT18001-
2601643-31232WASHER18001-
27195-03-61512NET18036-
195-03-61511NET18001-18035
2801010-81225BOLT18001-
2901643-31232WASHER18001-
3007125-21215HOSE18001-
3107000-13038O-RING18001-
3207371-31255FLANGE18001-
3307372-21035BOLT18001-
3401643-51032WASHER18001-
