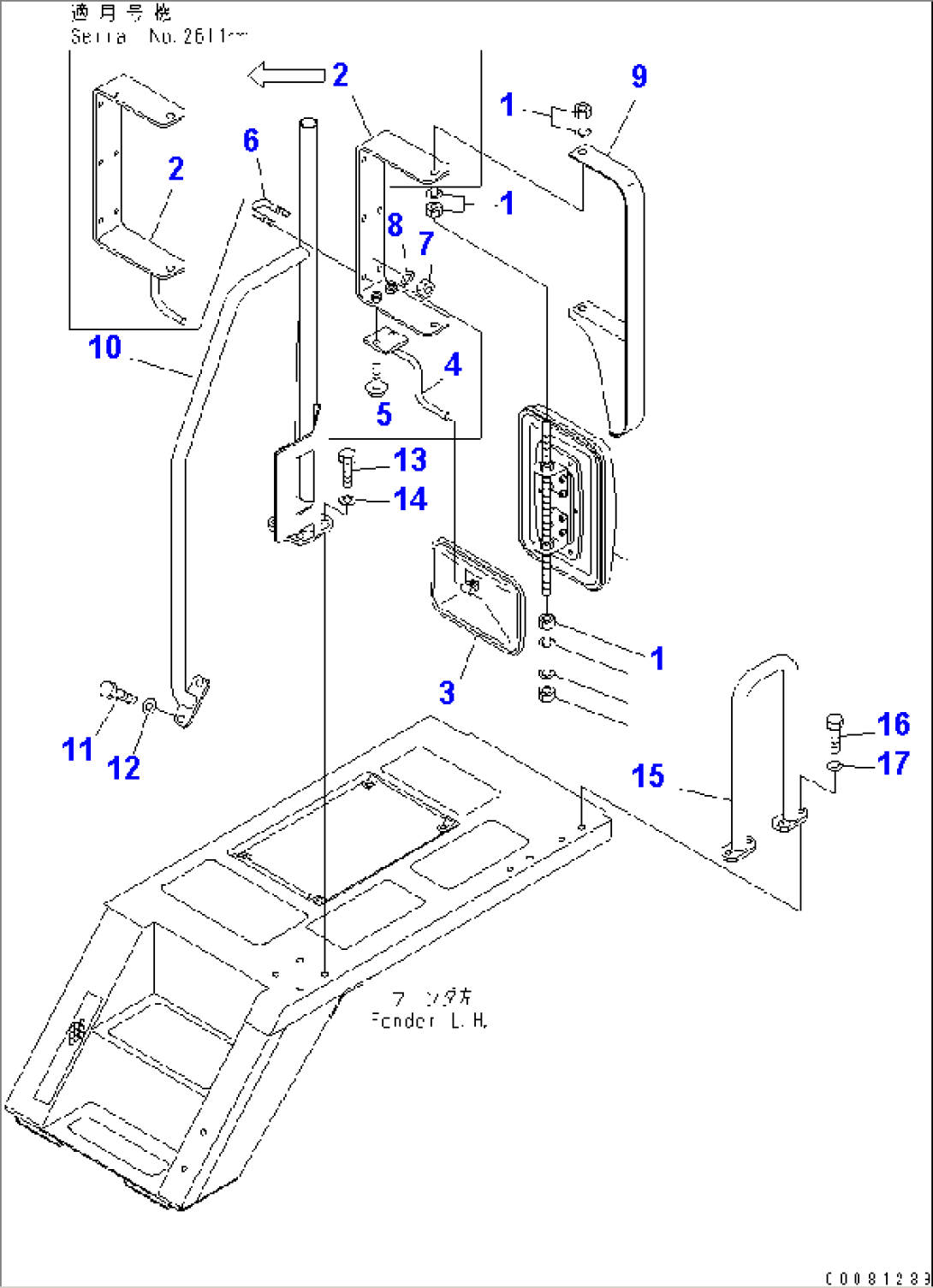

FENDER SUB ASS'Y (L.H.) (SIDE MIRROR AND HAND RAIL)(#2556-)
Komatsu HM300-2 S/N 2001-2784 (ECOT3) · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-54-17313 | MIRROR,REAR VIEW | 2556- | |
| 1 | 581-06-16431 | GLASS | 2001- | |
| 1 | 581-06-16442 | COVER | 2556- | |
| 2 | 56D-54-27110 | BRACKET | 2611- | |
| 2 | 56B-54-17112 | BRACKET | 2001-2610 | |
| 3 | 08174-33124 | MIRROR | 2001- | |
| 4 | 56B-54-17140 | BRACKET | 2001-2610 | |
| 5 | 01435-01030 | BOLT | 2001-2610 | |
| 6 | 07283-34346 | CLIP | 2001- | |
| 7 | 01597-01009 | NUT | 2001- | |
| 8 | 01643-31032 | WASHER | 2001- | |
| 9 | 56B-54-17151 | GUARD | 2001- | |
| 10 | 56D-54-27211 | HAND RAIL | 2075- | |
| 11 | 01010-81235 | BOLT | 2001- | |
| 12 | 01643-31232 | WASHER | 2001- | |
| 13 | 01010-81235 | BOLT | 2001- | |
| 14 | 01643-31232 | WASHER | 2001- | |
| 15 | 56D-54-17241XC | HAND RAIL | 2001- | |
| 16 | 01010-81235 | BOLT | 2001- | |
| 17 | 01643-31232 | WASHER | 2001- |
