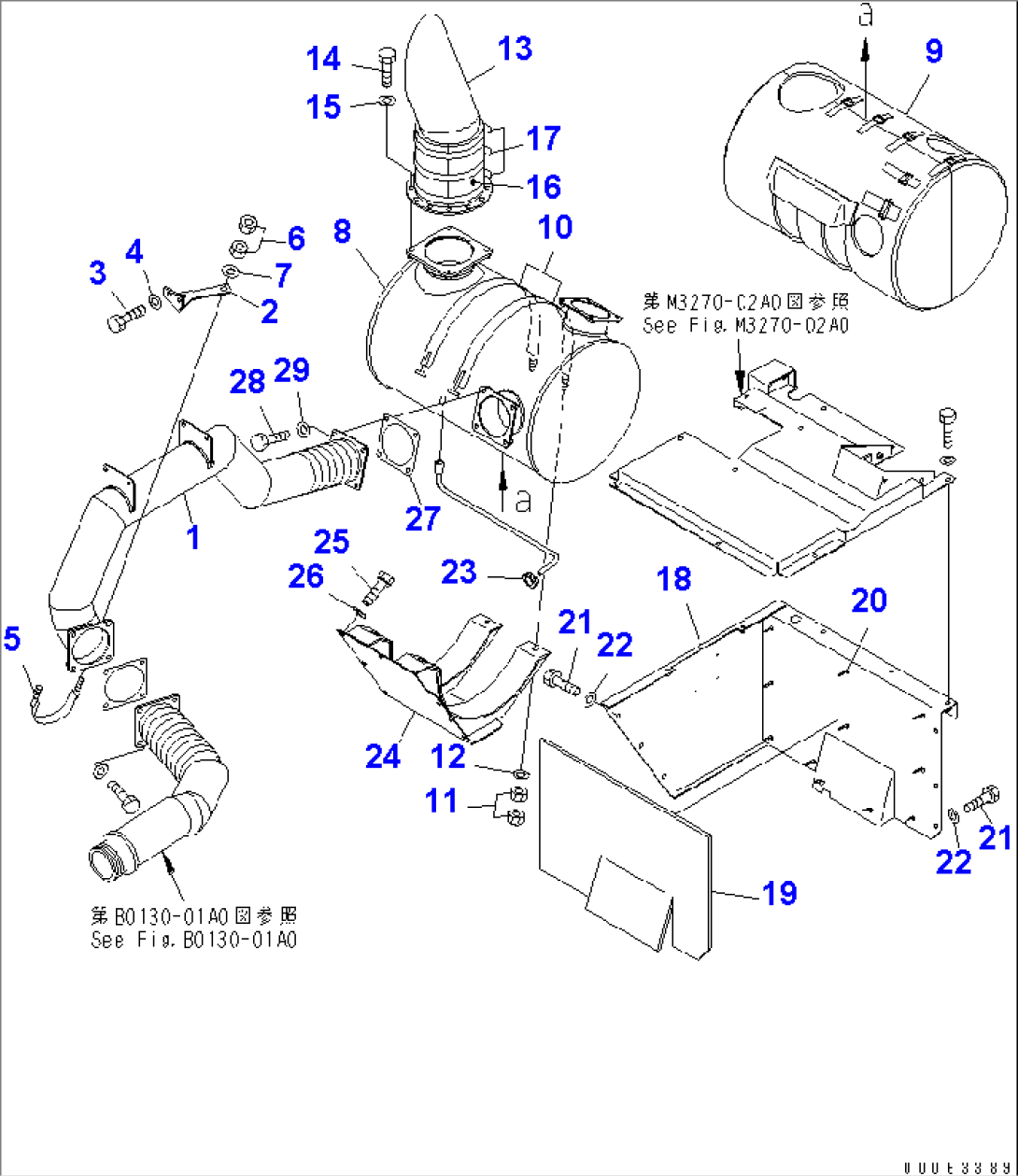

FENDER SUB ASS'Y (R.H.) (EXHAUST MUFFLER) (1/2)(#2001-)
Komatsu HM400-2 S/N 2001-2632 (ECOT3) (FOR EU) · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-02-21622 | TUBE | 2171- | |
| 1 | 56B-02-21621 | TUBE | 2001-2170 | |
| 2 | 56B-02-22910 | BRACKET | 2001- | |
| 3 | 01010-81025 | BOLT | 2001- | |
| 4 | 01643-31032 | WASHER | 2001- | |
| 5 | 56B-02-21810 | CLAMP | 2001- | |
| 6 | 01580-11008 | NUT | 2001- | |
| 7 | 01643-31032 | WASHER | 2001- | |
| 8 | 56B-02-21653 | MUFFLER | 2001- | |
| 9 | 56B-02-21331 | COVER | 2001- | |
| 10 | 56B-02-11180 | BAND | 2001- | |
| 11 | 01582-11210 | NUT | 2001- | |
| 12 | 01643-31232 | WASHER | 2001- | |
| 13 | 56B-02-21633 | TUBE | 2001- | |
| 14 | 01010-81235 | BOLT | 2001- | |
| 15 | 01643-31232 | WASHER | 2001- | |
| 16 | 56B-02-21241 | SHEET | 2001- | |
| 17 | 6218-81-8490 | BAND | 2001- | |
| 18 | 56B-02-21151 | COVER | 2001- | |
| 19 | 56B-02-22661 | SHEET | 2001- | |
| 20 | 04431-30000 | PLATE | 2001- | |
| 21 | 01010-D1020 | BOLT | 2001- | |
| 22 | 01643-71032 | WASHER | 2001- | |
| 23 | 08037-02512 | GROMMET | 2001- | |
| 24 | 56B-02-21210 | BRACKET | 2001- | |
| 25 | 01010-81225 | BOLT | 2001- | |
| 26 | 01643-31232 | WASHER | 2001- | |
| 27 | 56B-02-11591 | GASKET | 2001- | |
| 28 | 01010-81030 | BOLT | 2001- | |
| 29 | 01643-31032 | WASHER | 2001- |
